2SD1796参数规格_中文资料_数据手册PDF

2SD1796概述

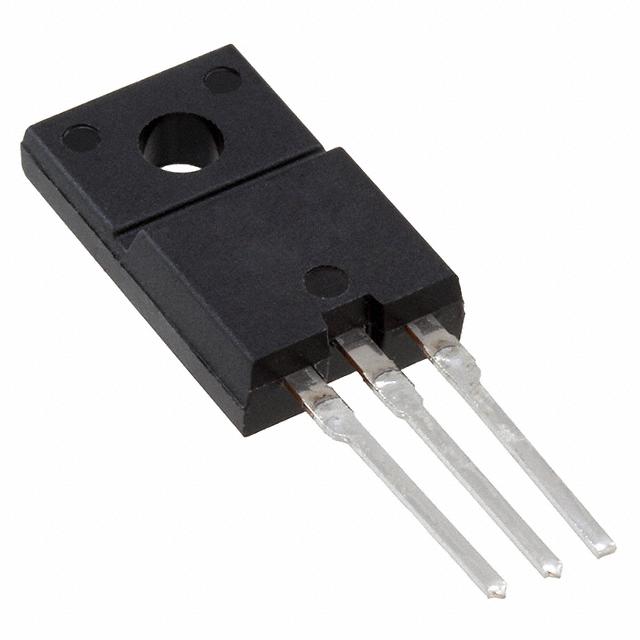

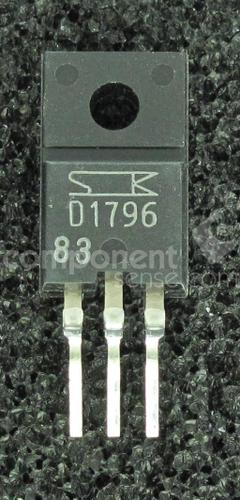

TO-220F NPN 70V 4A

Built-in Avalanche Diode for Surge Absorbing Darlington

Application : Driver for Solenoid, Relay and Motor and General Purpose

得捷:
TRANS NPN DARL 60V 4A TO220F

艾睿:
Trans Darlington NPN 70V 4A 25000mW Automotive 3-Pin3+Tab TO-220F

Chip1Stop:
Trans Darlington NPN 70V 4A 3-Pin3+Tab TO-220F

2SD1796中文资料参数规格

技术参数

极性 NPN

击穿电压集电极-发射极 60 V

集电极最大允许电流 4A

最小电流放大倍数hFE 2000 @3A, 4V

额定功率Max 25 W

工作温度Max 150 ℃

工作温度Min -55 ℃

增益带宽 60 MHz

耗散功率Max 25000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准

含铅标准 Lead Free

数据手册

在线购买2SD1796

型号： 2SD1796

制造商： Sanken Electric 三垦电气

描述：TO-220F NPN 70V 4A

替代型号2SD1796
