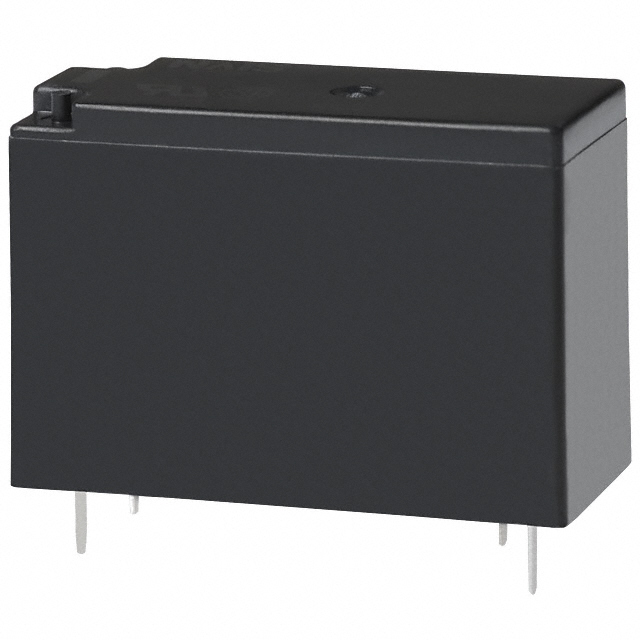

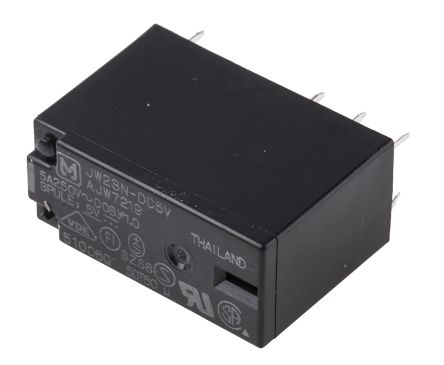

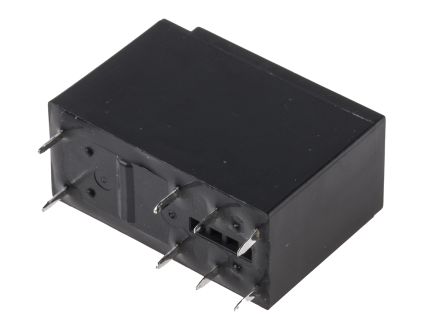

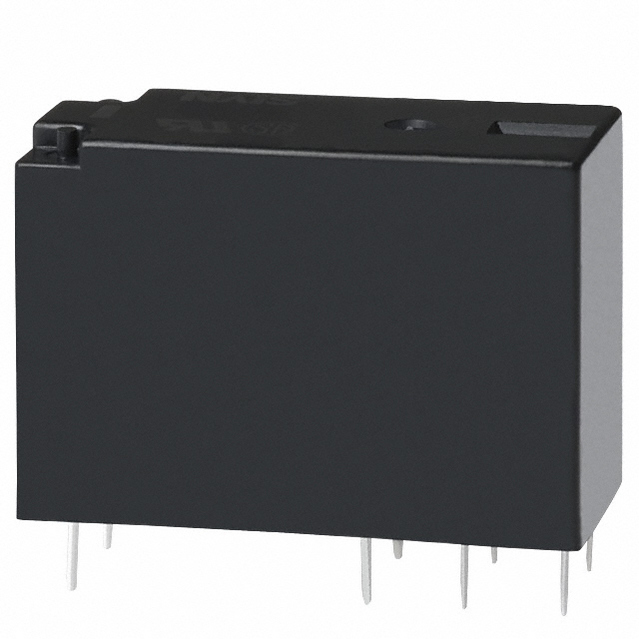

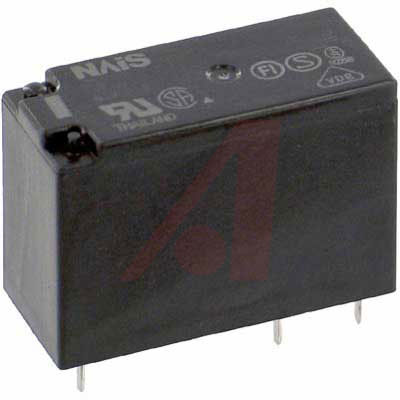

PANASONIC ELECTRIC WORKS JW2SN-DC5V 通用继电器, JW系列, 功率, 无锁定, DPDT, 5 VDC, 5 A
JW 系列继电器
这些紧凑型印刷电路板安装电源继电器均采用密封设计,具有通用接线端子管脚和高浪涌耐受性。 典型应用包括家用电器、办公设备和工业设备。
单稳态电源继电器,高击穿电压,长使用寿命
高浪涌耐受性,触点和线圈之间可达 10,000V
密封结构
尺寸:高 20 x 宽 28.6 x 厚 12.8 mm
### 认可
UL, CSA, VDE, SEMKO, FIMKO, SEV
欧时:
JW2SN-DC5V - Panasonic 非闭锁继电器 双刀双掷 PCB 安装, 5V dc
得捷:
RELAY GEN PURPOSE DPDT 5A 5V
立创商城:
5VDC 5A 无锁存
e络盟:
通用继电器, JW系列, 功率, 无锁定, DPDT, 5 VDC, 5 A
艾睿:
Power Relay 5VDC 5A DPDT28.6x12.8x20mm THT
Allied Electronics:
Relay; 5 A; 5 VDC; Power; 47 Ohms; Silver Alloy; 1250 VA; 150 W; 100 MegOhms
Chip1Stop:
Electromechanical Relay DPDT 5A 5VDC 47Ohm Through Hole
Verical:
Electromechanical Relay 5VDC 47Ohm 5A DPDT 28.6x12.8x20mm THT Power Relay
Newark:
# PANASONIC ELECTRIC WORKS JW2SN-DC5V General Purpose Relay, JW Series, Power, Non Latching, DPDT, 5 VDC, 5 A
MASTER:
Power Relay 5VDC 5A DPDT28.6x12.8x20mm THT
Electro Sonic:
Power Relay 5VDC 5A DPDT28.6x12.8x20mm THT
Win Source:
RELAY GENERAL PURPOSE DPDT 5A 5V
额定电压DC 30 V
额定电压AC 250 V
额定电流 5 A
绝缘电阻 1000 MΩ
额定功率 530 mW
触点类型 DPDT
接触电阻 100 MΩ
功耗 530 mW
触点额定电流 5 A
线圈电压 5 VDC
线圈电流 106 mA
线圈电阻 47 Ω
载流 5.00 A
额定电流Max 5 A
线圈电压DC 5 V
线圈功率 530 mW
额定功率Max 150W, 1.25KVA
开关电流Max 5 A
工作温度Max 60 ℃
工作温度Min -40 ℃
额定电压 380 VAC
安装方式 Through Hole
引脚数 8
封装 DIP
长度 28.6 mm
宽度 20 mm
高度 20 mm
封装 DIP
触点材质 Silver Nickel
重量 5.8967012 kg
工作温度 -40℃ ~ 60℃
产品生命周期 Active
包装方式 Tray
制造应用 Industrial, 车用, Robotics, 工业, 机器人, Automotive, Consumer Electronics, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8536410020
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
JW2SN-DC5V Panasonic 松下 | 当前型号 | 当前型号 |
RTE24005F 泰科 | 功能相似 | JW2SN-DC5V和RTE24005F的区别 |
