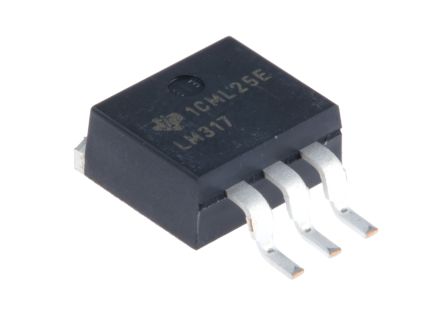

TEXAS INSTRUMENTS LM317KTTR. 芯片, 稳压器
LM117/LM317 可调稳压器
Texas Instruments LM117/LM317 系列可调三端正稳压器提供 0.1、0.5 和 1.5A 的电流额定值。 输出电压范围从 1.25 V 至 37 V,且通过两个外部电阻器进行设置。 这些坚固且可靠的设备包含电流限制、热过载保护和安全工作区保护。
输出电压范围:1.2 V 至 37 V
输出电流:1.5 A LM317、0.5 A LM317M、0.1 A LM317L
典型线路调节:0.01%
典型负载调节:0.1%
得捷:
IC REG LIN POS ADJ 1.5A DDPAK
立创商城:
正 Vin=40V Vout=1.25V~37V 1.5A
欧时:
### LM117/LM317 可调电压调节器Texas Instruments LM117/LM317 系列可调三端正电压调节器提供 0.1、0.5 和 1.5A 的电流额定值。 输出电压范围从 1.25 V 至 37 V,且通过两个外部电阻器进行设置。 这些坚固且可靠的设备包含电流限制、热过载保护和安全工作区保护。输出电压范围:1.2 V 至 37 V 输出电流:1.5 A LM317、0.5 A LM317M、0.1 A LM317L 典型线路调节:0.01% 典型负载调节:0.1% ### 线性电压调节器,Texas InstrumentsTexas Instruments 固定和可调线性电压调节器系列。 该系列包括正极和负极设备,输出电流额定值从 100mA 到 5A。
德州仪器TI:
1.5-A, 40-V, adjustable linear voltage regulator
e络盟:
线性电压稳压器, 可调, 40V主输入, 1.25V至37V/1.5A/1A输出, TO-263-3
艾睿:
Standard Regulator Pos 1.25V to 37V 1.5A 4-Pin3+Tab TO-263 T/R
安富利:
LDO Regulator Pos 1.25V to 37V 1.5A 4-Pin3+Tab TO-263 T/R
Chip1Stop:
Standard Voltage Regulator 3/4 Pin 1.5A Adjustable Positive Voltage Regulator Standard Regulator Pos 1.25V to 37V 1.5A 4-Pin3+Tab TO-263 T/R
Verical:
Standard Regulator Pos 1.25V to 37V 1.5A 4-Pin3+Tab TO-263 T/R
Newark:
# TEXAS INSTRUMENTS LM317KTTR Linear Voltage Regulator, Adjustable, 3V to 40V input, 1.25V to 37V/1.5A out, TO-263-3
DeviceMart:
IC REG LDO ADJ 1.5A D2PAK-3
Win Source:
Linear Voltage Regulator IC Positive Adjustable 1 Output 1.25 V ~ 37 V 1.5A DDPAK/TO-263-3
输出接口数 1
输入电压DC 40.0V max
输出电压 1.25V ~ 37V
输出电流 1.5 A
针脚数 3
静态电流 3.50 mA
输出电容类型 Ceramic
跌落电压 2.00 V
调节输出数 1
输入电压Max 40 V
输入电压Min 3 V
输出电压Max 37 V
输出电压Min 1.25 V
输出电流Max 1.5 A
工作温度Max 125 ℃
工作温度Min 0 ℃
输入电压 4.2V ~ 40V
安装方式 Surface Mount
引脚数 3
封装 TO-263-4
长度 10.18 mm
宽度 8.41 mm
高度 4.44 mm
封装 TO-263-4
工作温度 0℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 车用, 电源管理, 通信与网络, HVAC, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM317KTTR TI 德州仪器 | 当前型号 | 当前型号 |
LM317KTER 德州仪器 | 类似代替 | LM317KTTR和LM317KTER的区别 |
LM317KTTRG3 德州仪器 | 功能相似 | LM317KTTR和LM317KTTRG3的区别 |
LM317S 美国国家半导体 | 功能相似 | LM317KTTR和LM317S的区别 |
