LM317KTER和LM317KTTR

对比图

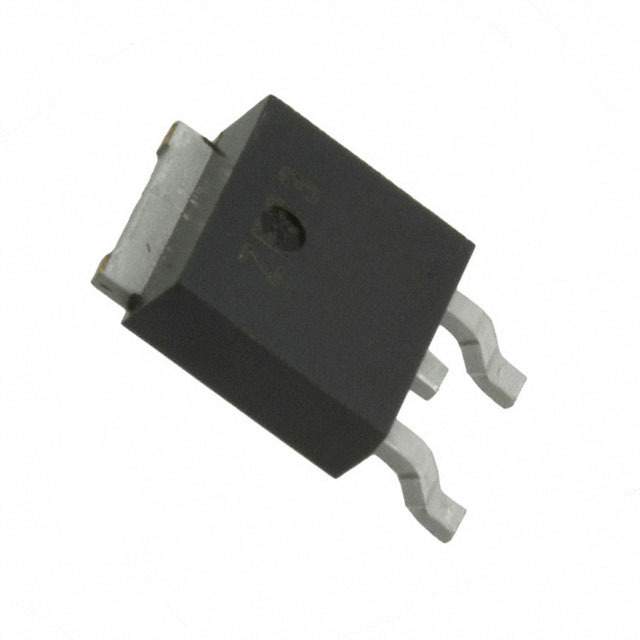

型号 LM317KTER LM317KTTR LM317KTTRG3

描述 LM317KTER 电压调整器/稳压电源IC 1.25~37V TO-263 marking/标记 LM317 短路保护 过热保护TEXAS INSTRUMENTS  LM317KTTR.  芯片, 稳压器三端可调稳压器 3-TERMINAL ADJUSTABLE REGULATOR

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

封装 TO-252-4 TO-263-4 TO-263-3

引脚数 - 3 4

输入电压(DC) 40.0V (max) 40.0V (max) -

输出电压 1.25V ~ 37V 1.25V ~ 37V 1.25V ~ 37V

输出电流 1.5 A 1.5 A 1.5 A

静态电流 50.0 µA 3.50 mA 3.50 mA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 2.00 V 2.00 V 2.00 V

调节输出数 1 1 1

输入电压 4.2V ~ 40V 4.2V ~ 40V 4.2V ~ 40V

输出接口数 - 1 1

输入电压(Max) - 40 V 40 V

输入电压(Min) - 3 V 4.2 V

输出电流(Max) - 1.5 A 1.5 A

工作温度(Max) - 125 ℃ 125 ℃

工作温度(Min) - 0 ℃ 0 ℃

针脚数 - 3 -

输出电压(Max) - 37 V -

输出电压(Min) - 1.25 V -

封装 TO-252-4 TO-263-4 TO-263-3

长度 - 10.18 mm -

宽度 - 8.41 mm -

高度 - 4.44 mm -

工作温度 0℃ ~ 125℃ 0℃ ~ 125℃ 0℃ ~ 125℃

产品生命周期 Obsolete Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 - 2015/06/15 -
