SN74AHC125QPWRG4Q1参数规格_中文资料_数据手册PDF

SN74AHC125QPWRG4Q1概述

四路总线缓冲器闸具有三态输出 QUADRUPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS

缓冲器，非反向 4 元件 1 位每元件三态 Output 14-TSSOP

得捷:
IC BUF NON-INVERT 5.5V 14TSSOP

立创商城:
SN74AHC125QPWRG4Q1

德州仪器TI:
Automotive 4-ch, 2-V to 5.5-V buffers with 3-state outputs

贸泽:
缓冲器和线路驱动器 Quad Bus Bfr Gates

艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS Automotive 14-Pin TSSOP T/R

Verical:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS Automotive 14-Pin TSSOP T/R

SN74AHC125QPWRG4Q1中文资料参数规格

技术参数

电源电压DC 2.00V ~ 5.50V

输出接口数 4

通道数 4

位数 4

传送延迟时间 8.50 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 4

输入数 4

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 125℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

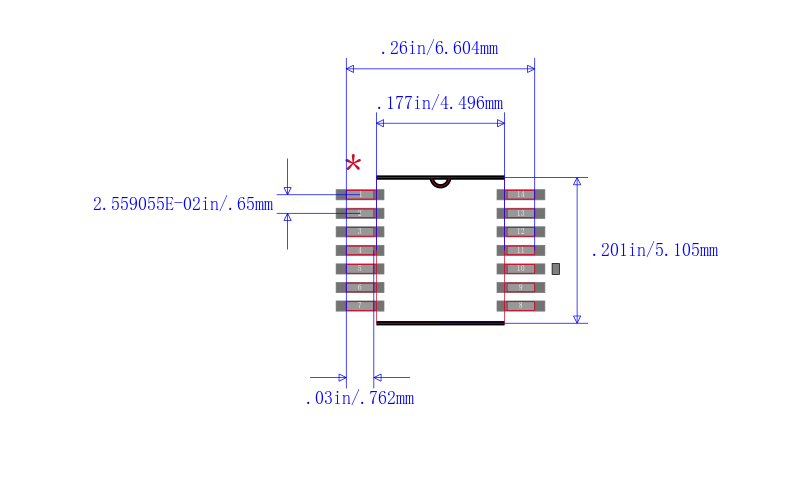

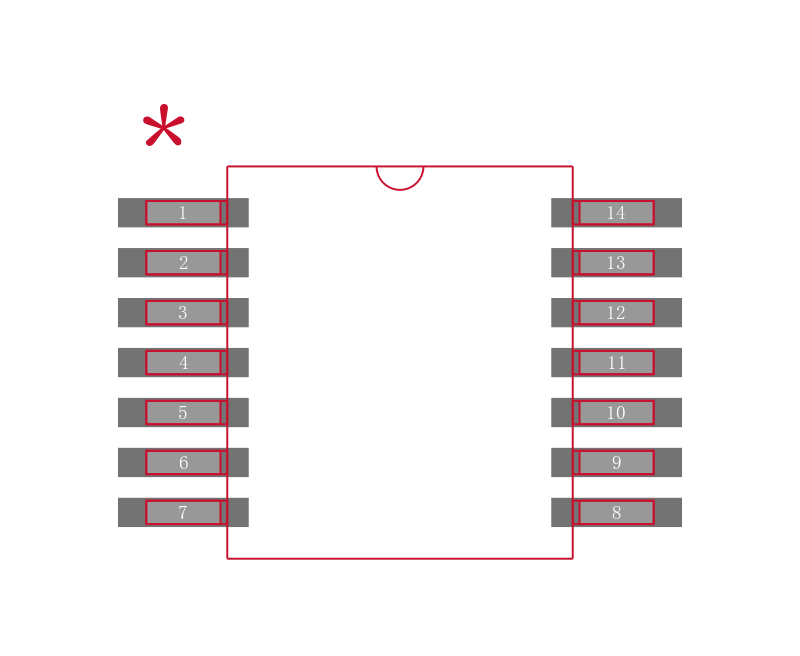

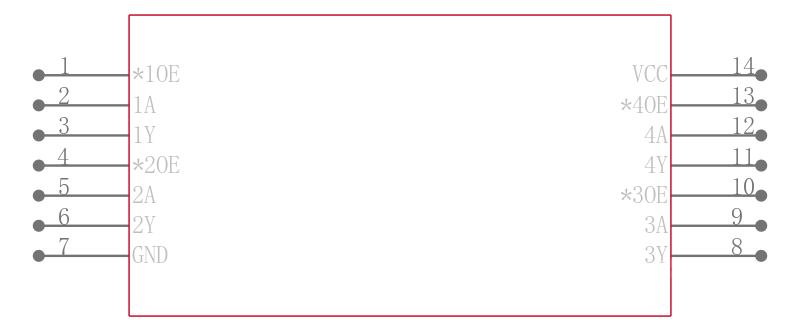

SN74AHC125QPWRG4Q1引脚图与封装图

在线购买SN74AHC125QPWRG4Q1

型号： SN74AHC125QPWRG4Q1

制造商： TI 德州仪器

描述：四路总线缓冲器闸具有三态输出 QUADRUPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS

立即咨询

替代型号SN74AHC125QPWRG4Q1

型号/品牌	代替类型	替代型号对比
SN74AHC125QPWRG4Q1 TI 德州仪器	当前型号	当前型号
SN74AHC125PWR 德州仪器	完全替代	SN74AHC125QPWRG4Q1和SN74AHC125PWR的区别
SN74AHC125QPWRQ1 德州仪器	完全替代	SN74AHC125QPWRG4Q1和SN74AHC125QPWRQ1的区别
SN74AHC125PW 德州仪器	类似代替	SN74AHC125QPWRG4Q1和SN74AHC125PW的区别
