SN74LVC244AGQNR概述

八路缓冲器/驱动器，具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

Buffer, Non-Inverting 2 Element 4 Bit per Element 3-State Output 20-BGA MICROSTAR JUNIOR 4x3

得捷:
IC BUFFER NON-INVERT 3.6V 20BGA

艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin BGA MICROSTAR JUNIOR T/R

SN74LVC244AGQNR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 8

位数 8

传送延迟时间 6.50 ns

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

逻辑门个数 8

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 500 mW

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 20

封装 VFBGA-20

外形尺寸

封装 VFBGA-20

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

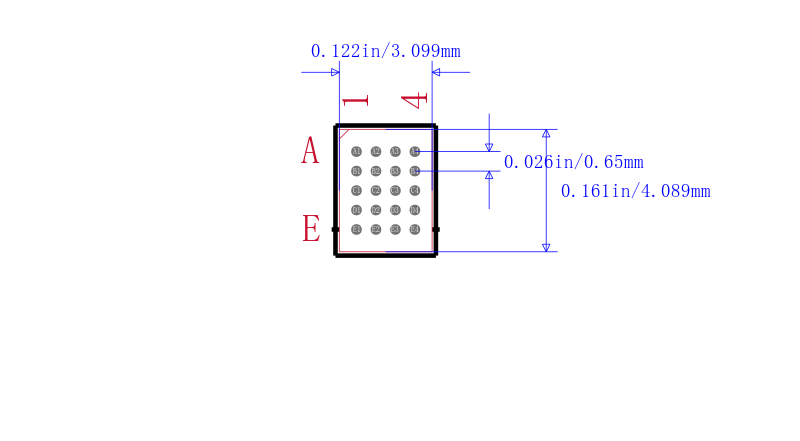

SN74LVC244AGQNR引脚图与封装图

在线购买SN74LVC244AGQNR

型号： SN74LVC244AGQNR

描述：八路缓冲器/驱动器，具有三态输出 OCTAL BUFFER/DRIVER WITH 3-STATE OUTPUTS

替代型号SN74LVC244AGQNR
