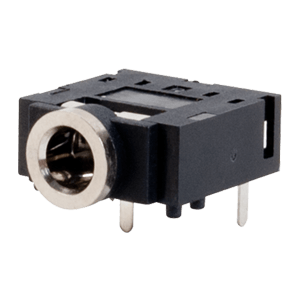

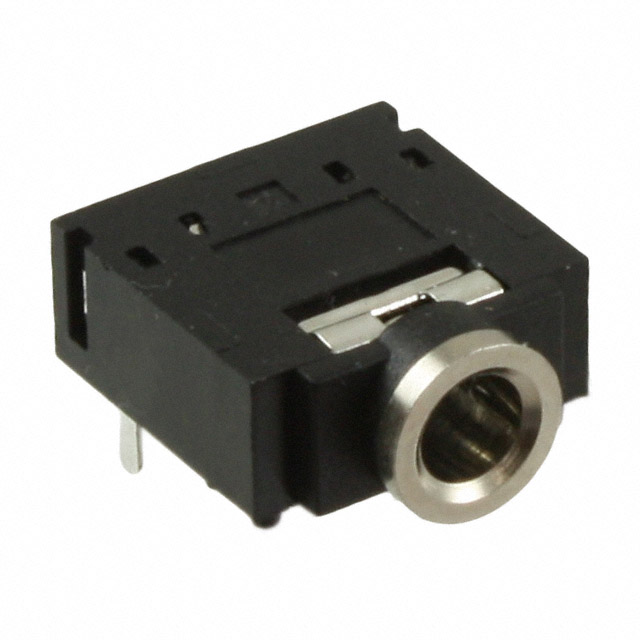

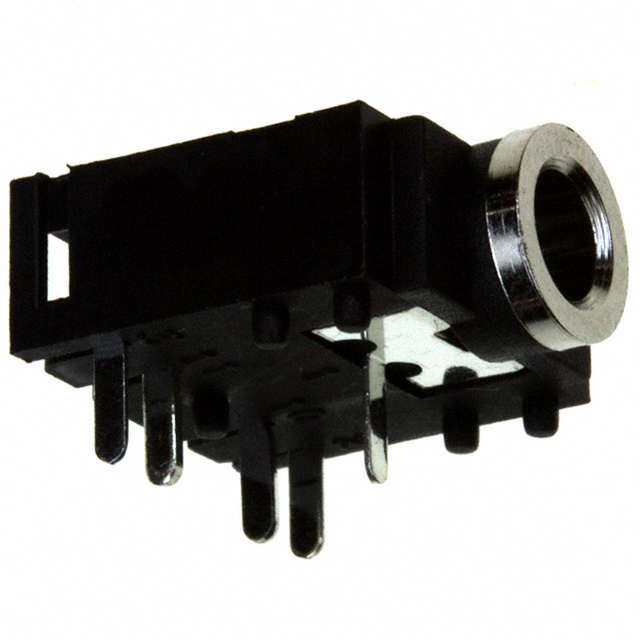

SJ1-3525N概述
3.5 mm 直角 通孔 塞尖和塞环开关 音频插孔
3.50mm（0.141"，1/8"，迷你型插头）- 耳机 电话插孔 立体声（3 导体，TRS） 焊接
得捷:
CONN JACK STEREO 3.5MM R/A
欧时:
audio jack, 3.5 mm, rt, stereo, through
贸泽:
电话连接器 Audio Jacks
艾睿:
Conn 3.5MM Stereo Jack RCP 5 POS RA Thru-Hole 5 Terminal 1 Port
Chip1Stop:
audio jack, 3.5 mm, rt, stereo, through hole, 2 switches
Verical:
Conn 3.5MM Audio Jack RCP 3 POS Solder RA Thru-Hole 5 Terminal 1 Port
SJ1-3525N中文资料参数规格
技术参数
触点数 5
极性 Female
触点电镀 Silver
额定电流 1 A
绝缘电阻 50 MΩ
方向 Horizontal
拔插次数 5000
安装角度 90.0 °
屏蔽 No
额定电流Max 1 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压Max 12 VDC
额定电压 12 V
接触电阻Max 30 mΩ
输入电压 4.5VDC ~ 5.5VDC
封装参数
安装方式 Through Hole
外形尺寸
高度 6 mm
直径 3.50 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
材质 Metal
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
