47589-0001概述

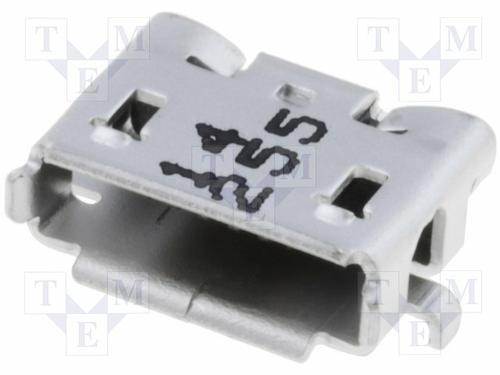

MOLEX 47589-0001 连接器, USB, 微型USB AB, USB 2.0, 插座, 5 路, 表面安装, 直角型
* 占用空间小
- .
- 不锈钢外壳0.30mm [.019英寸]厚
- .
- 外壳简单的卡边接触束几何
- .
- 插座过模加工
- .
- 0.30mm .019英寸厚激光焊接不锈钢插座外壳
- .
- 插座外壳上无源锁定窗口, 带角标签满足USB 2.0要求
- .
- 不锈钢外壳尾部屏蔽, 标准安装
- .
- 连接器外壳取放区 3.00mm直径[0.118英寸]
- .
- 无卤插座
47589-0001中文资料参数规格
技术参数
触点数 5
极性 Female
触点电镀 Gold
额定电压AC 100 V
额定电流 1 A
方向 Right Angle
针脚数 5
接触电阻 40.0 mΩ
工作温度Max 85 ℃
工作温度Min -20 ℃
额定电压 30 VAC
封装参数
安装方式 Surface Mount
封装 SMD
外形尺寸
长度 8.65 mm
高度 3 mm
封装 SMD
物理参数
颜色 Black
触点材质 Copper Alloy
工作温度 -20℃ ~ 85℃
其他
产品生命周期 Unknown
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99

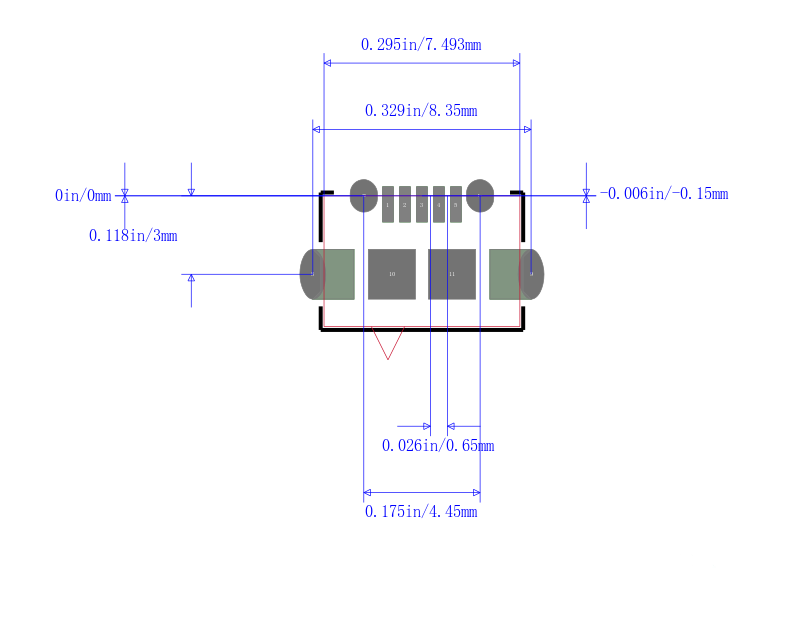

47589-0001引脚图与封装图
