43045-0427概述

Molex Micro-Fit 3.0 3.0mm 双排印刷电路板管座,带印刷电路板极化销,43045 系列Micro-Fit 3.0 3mm 节距线对板双排印刷电路板管座形成紧凑型电源连接器系统的一部分,可提供低到中等范围配电解决方案。 具有高达 5A 的负载电流,Micro-Fit 3.0 连接器是最小体积产品中具有最高电流负载能力的产品之一。 这些 Micro-Fit 3.0 印刷电路板管座包含外壳上具有锁定斜面形式的正向锁定,用于牢固匹配和防止意外断开。 外壳由高温 UL 94V-0 液晶聚合物制成,可在 IR 回流焊接过程中耐受高达 265°C 的温度。 这些 Micro-Fit 3.0 管座的通孔安装型号还与 SMT 兼容,这意味着可以减少流程要求和成本。 要帮助这些 Micro-Fit 3.0 管座到印刷电路板的定位和校准,在连接器设计中包含了印刷电路板极化销。 这些 Micro-Fit 3.0 管座的触点在外壳中完全隔离,可减少电弧放电。 提供锡或两个厚度的镀金触点可供选择,以降低成本。### 特点和优势高电流载流量,体积小巧 高温外壳,用于 IR 回流焊接 与通孔型 SMT 兼容 正向锁定,用于牢固配接连接 完全隔离双光束端子,提供可靠的电气性能和触点 印刷电路板极化销,用于在印刷电路板上校准和定位 符合灼热丝标准 ### 应用这些 Micro-Fit 3.0 管座连接器适用于各种低到中功率应用,包括: 军用 COTS(商业化构件) 太阳能 消费产品(烘干机、冷冻箱、冰箱、洗衣机) 数据通信(路由器,服务器) 医用 电信 游戏终端

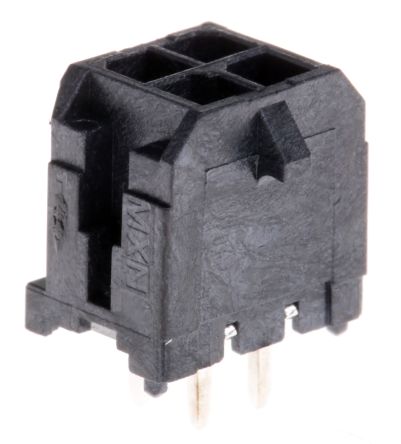

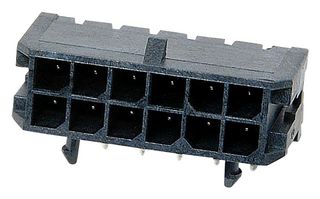

Micro-Fit 3.0 3.0mm 双排印刷电路板管座,带印刷电路板极化销,43045 系列

Micro-Fit 3.0 3mm 节距线对板双排印刷电路板针座形成紧凑型电源系统的一部分,可提供低到中等范围配电解决方案。具有高达 5A 的负载电流,Micro-Fit 3.0 连接器是最小体积产品中具有最高电流负载能力的产品之一。这些 Micro-Fit 3.0 印刷电路板针座包含外壳上具有锁定斜面形式的正向锁定,用于牢固匹配和防止意外断开。外壳由高温 UL 94V-0 液晶聚合物制成,可在 IR 回流焊接过程中耐受高达 265°C 的温度。这些 Micro-Fit 3.0 针座的通孔安装型号还与 SMT 兼容,这意味着可以减少流程要求和成本。要帮助这些 Micro-Fit 3.0 针座到印刷电路板的定位和校准,在连接器设计中包含了印刷电路板极化销。以 xx12、xx13 和 xx14 结尾的部件号还具有弯曲焊接支脚,用于牢固固定在印刷电路板上。这些 Micro-Fit 3.0 针座的触点在外壳中完全隔离,可减少电弧放电。提供锡或两个厚度的镀金触点可供选择,以降低成本。

### 特点和优势

• 高电流载流量,体积小巧

• 高温外壳,用于 IR 回流焊接

• 兼容通孔型 SMT

• 正向锁定,确保牢固配接连接

• 完全隔离双光束端子,提供可靠的电气性能和触点

• 印刷电路板极化销,用于在印刷电路板上对准和定位 • 弯曲焊接支脚用于牢固固定在印刷电路板上

• 兼容灼热丝

### 产品应用信息

这些 Micro-Fit 3.0 针座连接器适用于各种低到中功率应用,包括:

军用 COTS(商业化构件)

太阳能

消费产品(烘干机、冷冻箱、冰箱、洗衣机)

数据通信(路由器,服务器)

医用

电信

游戏终端

43045-0427中文资料参数规格
技术参数

触点数 4

极性 Male

额定电流 5 A

排数 2

灼热丝测试标准 Compliant

无卤素状态 Low Halogen

方向 Vertical

电路数 4

额定电流Max 5A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压Max 600 V

额定电压 250VAC, 250VDC

封装参数

安装方式 Through Hole

外形尺寸

接插高度 17.3 mm

物理参数

触点材质 Brass

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

制造应用 车用, 通信与网络, 替代能源, 消费电子产品, 医用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

在线购买43045-0427
型号: 43045-0427
制造商: Molex 莫仕
描述:Molex Micro-Fit 3.0 3.0mm 双排印刷电路板管座,带印刷电路板极化销,43045 系列 Micro-Fit 3.0 3mm 节距线对板双排印刷电路板管座形成紧凑型电源连接器系统的一部分,可提供低到中等范围配电解决方案。 具有高达 5A 的负载电流,Micro-Fit 3.0 连接器是最小体积产品中具有最高电流负载能力的产品之一。 这些 Micro-Fit 3.0 印刷电路板管座包含外壳上具有锁定斜面形式的正向锁定,用于牢固匹配和防止意外断开。 外壳由高温 UL 94V-0 液晶聚合物制成,可在 IR 回流焊接过程中耐受高达 265°C 的温度。 这些 Micro-Fit 3.0 管座的通孔安装型号还与 SMT 兼容,这意味着可以减少流程要求和成本。 要帮助这些 Micro-Fit 3.0 管座到印刷电路板的定位和校准,在连接器设计中包含了印刷电路板极化销。 这些 Micro-Fit 3.0 管座的触点在外壳中完全隔离,可减少电弧放电。 提供锡或两个厚度的镀金触点可供选择,以降低成本。 ### 特点和优势 高电流载流量,体积小巧 高温外壳,用于 IR 回流焊接 与通孔型 SMT 兼容 正向锁定,用于牢固配接连接 完全隔离双光束端子,提供可靠的电气性能和触点 印刷电路板极化销,用于在印刷电路板上校准和定位 符合灼热丝标准 ### 应用 这些 Micro-Fit 3.0 管座连接器适用于各种低到中功率应用,包括: 军用 COTS(商业化构件) 太阳能 消费产品(烘干机、冷冻箱、冰箱、洗衣机) 数据通信(路由器,服务器) 医用 电信 游戏终端
