5-1393243-6概述

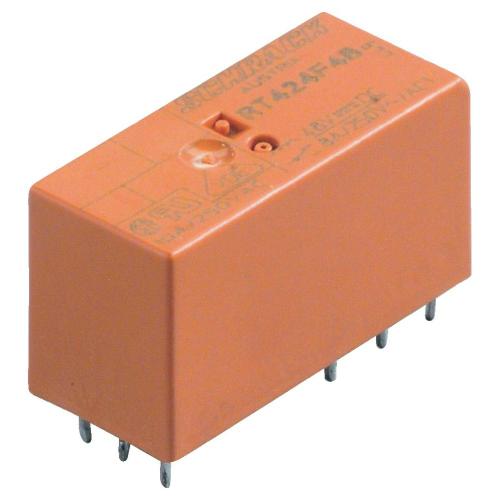

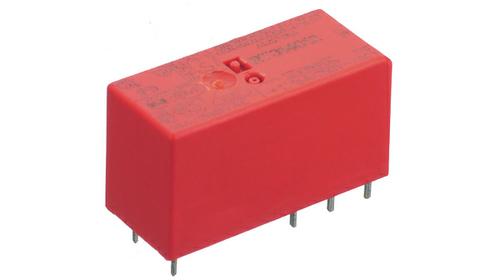

Relay: electromagnetic; DPDT; Ucoil:24VDC; 8A/250VAC; 8A/30VDC; 8A
The is a Power PCB Relay bistable with DC coil. This RT2-series relay has 2-form-C 1CO AgNi 90/10 contact with pinning 5mm flux proof version. Typical applications such as battery powered equipment or applications with memory function.
- .
- PCB terminal type
- .
- Bistable 2 coil magnetic system
- .
- -40 to 85°C Ambient temperature range
5-1393243-6中文资料参数规格
技术参数
额定电压AC 400 V
绝缘电阻 10.0 GΩ
输入电压DC 24.0 V
触点类型 DPDT
跌落电压 16.8 V
触点额定电流 15 A
线圈电压 24 VDC
线圈电流 16.7 mA
线圈功率DC 650 mW
线圈电阻 886 Ω
载流 8.00 A
额定电流Max 15 A
线圈电压DC 24 V
线圈功率 650 mW
额定功率Max 2 KVA
开关电流Max 8 a
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Through Hole
引脚数 9
封装 -
外形尺寸
长度 29.0 mm
宽度 12.7 mm
高度 15.7 mm
封装 -
物理参数
触点材质 Silver Nickel
重量 10.0 g
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Box
制造应用 Industrial
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
海关信息
ECCN代码 EAR99
HTS代码 8536410050
