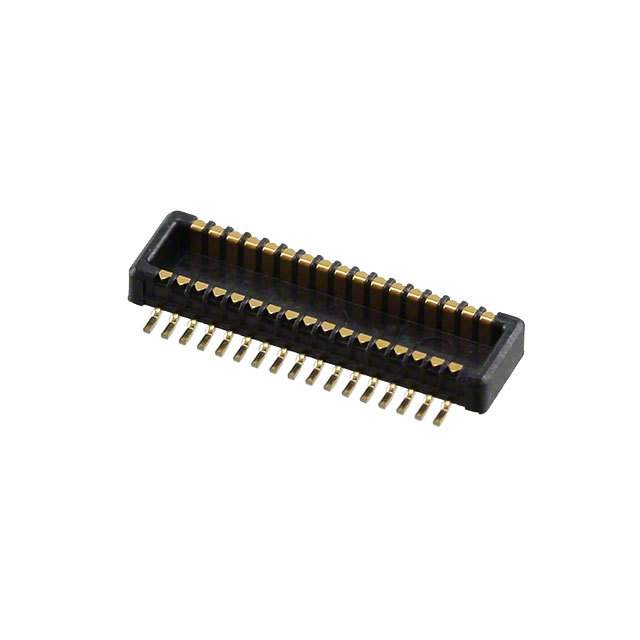

55560-0347

55560-0347图片1
55560-0347图片2
55560-0347图片3
55560-0347图片4
55560-0347图片5
55560-0347图片6
55560-0347图片7
55560-0347图片8
55560-0347图片9
55560-0347图片10
55560-0347概述

SlimStack™ 微型 SMT 堆叠连接器SlimStack™ 插头和插座可用的堆叠高度: 1.5mm SlimStack™ 插座系列 54722 和插头系列 55560 3.0mm SlimStack™ 插座系列 52991 和插头系列 53748 4.0mm SlimStack™ 插座系列 52991 和插头系列 53916镀金触点确保高可靠性连接 高密度性能 稳固固定,防冲击和振动 ### Slimtack™ 0.5 mm 板对板连接器 - MolexMolex SlimStack™ 系列微型表面安装 0.50 mm 堆叠板对板连接器具有耐用的刀片线束触头和 SMT 尾线,可以提供坚固的焊接圆角。 Slimstack 板对板连接器的设计包括一个金属摩擦锁,可提供额外的接合保持力。 这让这些 Slimstack 板对板连接器特别适用于震动或冲击的便携式应用。 技术参数 --- 电流额定值 | 0.5A 电压额定值 | 50V 温度额定值 | -25°C 到 +85°C 触点材料 | 镀金

SlimStack™ 微型 SMT 堆叠

SlimStack™ 插头和插座可用的堆叠高度:

1.5mm SlimStack™ 插座系列 54722 和插头系列 55560

3.0mm SlimStack™ 插座系列 52991 和插头系列 53748

4.0mm SlimStack™ 插座系列 52991 和插头系列 53916

镀金触点确保高可靠性连接

高密度性能

稳固固定,防冲击和振动

SlimStack™ 系列微型表面安装 0.50 mm 堆叠板对板连接器具有耐用的刀片线束触头和 SMT 尾线,可以提供坚固的焊接圆角。 Slimstack 板对板连接器的设计包括一个金属摩擦锁,可提供额外的接合保持力。 这让这些 Slimstack 板对板连接器特别适用于震动或冲击的便携式应用。

55560-0347中文资料参数规格
技术参数

触点数 34

极性 Male

触点电镀 Gold

额定电压DC 50.0 V

额定电流 500 mA

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Vertical

电路数 34

易燃性等级 UL 94 V-0

针脚数 34

额定电压 50 V

封装参数

安装方式 Surface Mount

引脚间距 500 µm

外形尺寸

长度 10.15 mm

宽度 4.3 mm

高度 1.15 mm

引脚间距 500 µm

接插高度 1.50 mm

物理参数

外壳颜色 Black

触点材质 Brass

材质 Brass

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tape, Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

数据手册

在线购买55560-0347
型号: 55560-0347
制造商: Molex 莫仕
描述:SlimStack™ 微型 SMT 堆叠连接器 SlimStack™ 插头和插座可用的堆叠高度: 1.5mm SlimStack™ 插座系列 54722 和插头系列 55560 3.0mm SlimStack™ 插座系列 52991 和插头系列 53748 4.0mm SlimStack™ 插座系列 52991 和插头系列 53916 镀金触点确保高可靠性连接 高密度性能 稳固固定,防冲击和振动 ### Slimtack™ 0.5 mm 板对板连接器 - Molex Molex SlimStack™ 系列微型表面安装 0.50 mm 堆叠板对板连接器具有耐用的刀片线束触头和 SMT 尾线,可以提供坚固的焊接圆角。 Slimstack 板对板连接器的设计包括一个金属摩擦锁,可提供额外的接合保持力。 这让这些 Slimstack 板对板连接器特别适用于震动或冲击的便携式应用。 技术参数 --- 电流额定值 | 0.5A 电压额定值 | 50V 温度额定值 | -25°C 到 +85°C 触点材料 | 镀金
