66183-1概述

1 触点系列 1 触点系列,用于 TE Connectivity 连接器。有关 1·5 - 2·5mm 触点使用压接工具,库存号 459-6252 和模具套件库存号 452-6679 有关其他所有触点使用工具,库存号 849-114 和模具套件库存号 372-440 有关合适的拔插件工具,请参见库存号 162-5723 触点规格 --- 库存号 | 电线 范围 mm | awg | 绝缘 直径范围 | 触点 抛光 | 电线 条带 长度 238-094 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 238-101 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-399 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 372-850 | 0.2-0.6 | 24-20 | 1.02-2.03 | 金/镍 | 3.17 452-6657 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 452-6663 | 1.5-2.5 | 18-14 | 2.03-2.54 | 金 | 3.17 238-117 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 锡 | 3.17 372-412 | 0.2-0.6 | 24-20 | 1.02 -2.03 | 金/镍 | 3.17 238-123 | 0.8-1.4 | 18-16 | 2.03 - 2.54 | 锡 | 3.17 372-434 | 0.8-1.4 | 18-16 | 2.03-2.54 | 金/镍 | 3.17 782-9886 | 2-2.15 | 14 | 不支持 | 金/镍 | 6.35 ### TE Connectivity CPC 触点和工具触点和工具,用于 CPC 连接器系列 1、2 和 3外壳材料 | 聚氨酯类热塑性弹性体 ---|--- 易燃性等级 | UL94V-0 外壳抛光 | 锌合金,镀镍 额定电流 | 系列 1,隔离状态下 13 A 系列 2,隔离状态下 7.5 A 工作电压 | 250V 交流 温度范围 | -55 → +125°C

系列 1 触点

系列 1 触点系列,用于 。

有关 1·5 - 2·5mm 触点使用压接工具,库存号 459-6252 和模具套件库存号 452-6679

有关其他所有触点使用工具,库存号 849-114 和模具套件库存号 372-440

有关合适的拔插件工具,请参见库存号 162-5723

### TE Connectivity CPC 触点和工具

触点和工具,用于 CPC 连接器系列 1、2 和 3


欧时:

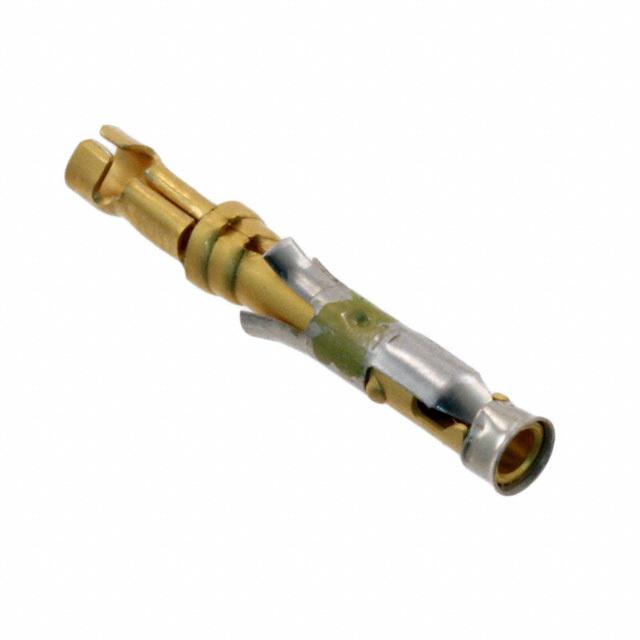

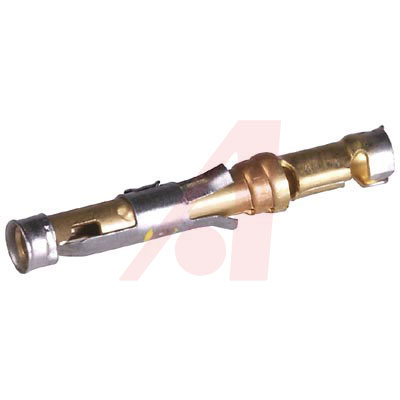

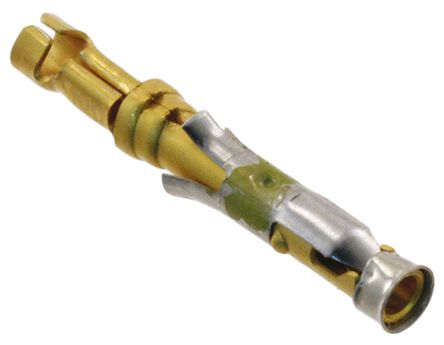

TE Connectivity Type III+ 系列 母 焊接端子触点 66183-1, 镀金 黄铜触芯, 26AWG 至 20AWG


得捷:
CONN SOCKET 20-26AWG GOLD SLDR


贸泽:
Pin & Socket Connectors CONTACT PINS .062"


e络盟:
触芯, 多匹配, Type III+系列, 母, 焊接, 20 AWG, 镀金触芯, M系列, CPC连接器


艾睿:
Prevent premature failure by installing this 66183-1 connector contact from TE Connectivity. It has a socket type gender. It has a straight body orientation. This has a Connector Power connector. It uses the solder termination method. This product is 20.96 mm long, 2.67 mm tall and 2.92 mm deep. Its wire is 16-18 AWG.


Allied Electronics:
Contact; Multimate; Socket; 16; Copper Alloy; Signal; Gold over Nickel; Solder


安富利:
Contact SKT Crimp ST Cable Mount Loose Piece


Chip1Stop:
Contact SKT Crimp ST Cable Mount Loose Piece


Verical:
Contact SKT 16 Size Solder ST Cable Mount 20-26AWG Carton


Newark:
# AMP - TE CONNECTIVITY  66183-1  Contact, Multimate, Type III+ Series, Socket, Crimp, 20 AWG, Gold Plated Contacts


MASTER:
SOCKET ASSEMBLY, LOOSE PIECE, TYPE III+


Powell:
Multimate


ICbanQ:
CONN SOCKET 20-26AWG GOLD SOLDER


Electro Sonic:
III+ SKT,SOLDER,30AU,10AU FLAS


66183-1中文资料参数规格
技术参数

触点数 1

极性 Female

线规 20AWG ~ 26AWG

触点电镀 Gold

额定电流 13.0 A

测试电流 13 A

额定电流Max 13 A

封装参数

安装方式 Through Hole

封装 062

外形尺寸

长度 20.96 mm

宽度 2.92 mm

高度 2.67 mm

封装 062

物理参数

触点材质 Brass

材质 Brass

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, Signal, 工业, Commercial, 商业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

HTS代码 8538908080
