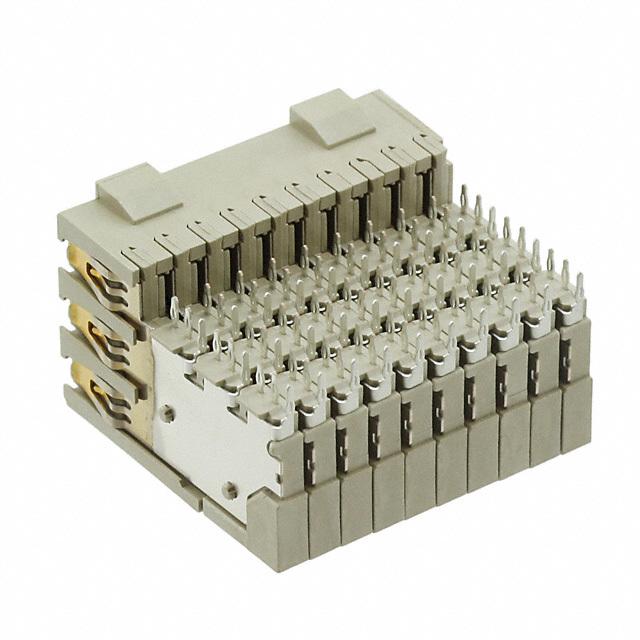

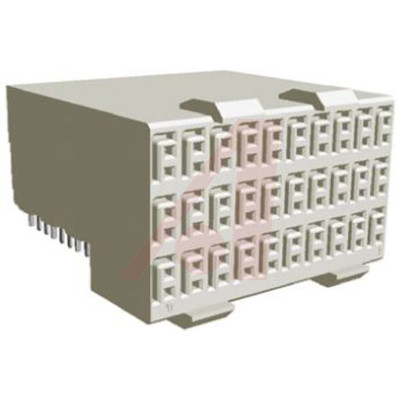

Z-PACK™ HM-Zd 管座和组件
Z-PACK™ HM-Zd 管座和连接器组件，具有 2.50mm 中心线。 这些 Z-PACK™ HM-Zd 引脚管座和插座连接器组件为压配合印刷电路板通孔安装，且具有聚酯 GF 外壳。
HM-Zd 为背板互连，符合 PICMG 3.x ATCA 工业标准
高速、差分、板对背板电气连接器
提供一个差分解决方案，用于 3 至 6.4 Gb/s 范围的应用
IEC61076-4-101 的扩展
### 标准
PICMG
Z-PACK 2 mm HM 互连系统设计为两件式系统，用于自由板（子板或印刷电路板）和固定板（主板、背板或后面板）的连接，以及通过固定板馈通连接。
触点数 60
极性 Female
触点电镀 Gold over Nickel, Gold
排数 6
方向 Right Angle
易燃性等级 UL 94 V-0
针脚数 60
屏蔽 Yes
额定电流Max 7A/触头
额定电压Max 250 VAC
额定电压 250 V
接触电阻Max 50 mΩ
安装方式 Through Hole
长度 49.95 mm
宽度 24.4 mm
高度 16.85 mm
外壳颜色 Gray
颜色 Gray
触点材质 Nickel
材质 Polyester
工作温度 -65℃ ~ 105℃
外壳材质 Polyester
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 工业, Signal
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
6469081-1 TE Connectivity 泰科 | 当前型号 | 当前型号 |
1469081-1 泰科 | 功能相似 | 6469081-1和1469081-1的区别 |
