74LVC1GU04GW

74LVC1GU04GW图片1

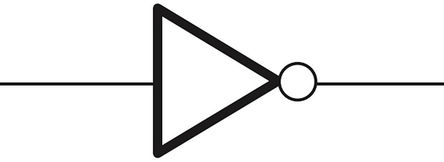

74LVC1GU04GW图片2

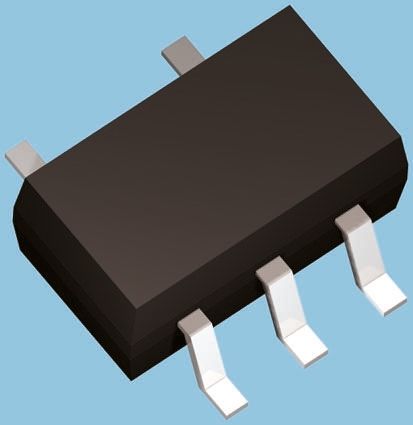

74LVC1GU04GW图片3
74LVC1GU04GW图片4
74LVC1GU04GW图片5
74LVC1GU04GW图片6
74LVC1GU04GW图片7
74LVC1GU04GW图片8
74LVC1GU04GW图片9
74LVC1GU04GW图片10
74LVC1GU04GW图片11
74LVC1GU04GW图片12
74LVC1GU04GW图片13
74LVC1GU04GW概述

NXP  74LVC1GU04GW  非门, LVC系列, 超高速, 1输入, 32 mA, 1.65V至5.5V, SOT-353-5

逻辑类型Logic Type| 反相器 Inverter \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 1 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 200uA 输出高,低电平电流Current - Output High, Low| -32mA,32mA 低逻辑电平Logic Level - Low| 0.1V~0.55V 高逻辑电平Logic Level - High| 1.2V~3.8V 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 1.3ns @ 5V,50pF Description & Applications| Inverter;FEATURES Wide supply voltage range from 1.65 V to 5.5 V High noise immunity ESD protection: HBM JESD22-A114F exceeds 2000 V MM JESD22-A115-A exceeds 200 V ±24 mA output drive VCC = 3.0 V CMOS low power consumption Latch-up performance exceeds 250 mA Input accepts voltages up to 5 V Multiple package options Specified from−40 °C to +85 °C and −40 °C to +125 °C 描述与应用| 逆变器;特性 从1.65 V至5.5 V的宽电源电压范围 高抗干扰 ESD保护: HBM JESD22-A114F超过2000 V MM JESD22-A115-A超过200 V ±24 mA输出驱动器(VCC=3.0 V) CMOS低功耗 闭锁性能超过250 mA 输入接受高达5 V的电压 多种封装选项 指定-40°C至+85°C和-40°C至+125°C

74LVC1GU04GW中文资料参数规格
技术参数

电源电压DC 1.65V min

输出电流 32 mA

针脚数 5

输入数 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 1.65 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-353

外形尺寸

长度 2.25 mm

宽度 1.35 mm

高度 1 mm

封装 SOT-353

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

制造应用 Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买74LVC1GU04GW
型号: 74LVC1GU04GW
制造商: NXP 恩智浦
描述:NXP  74LVC1GU04GW  非门, LVC系列, 超高速, 1输入, 32 mA, 1.65V至5.5V, SOT-353-5
