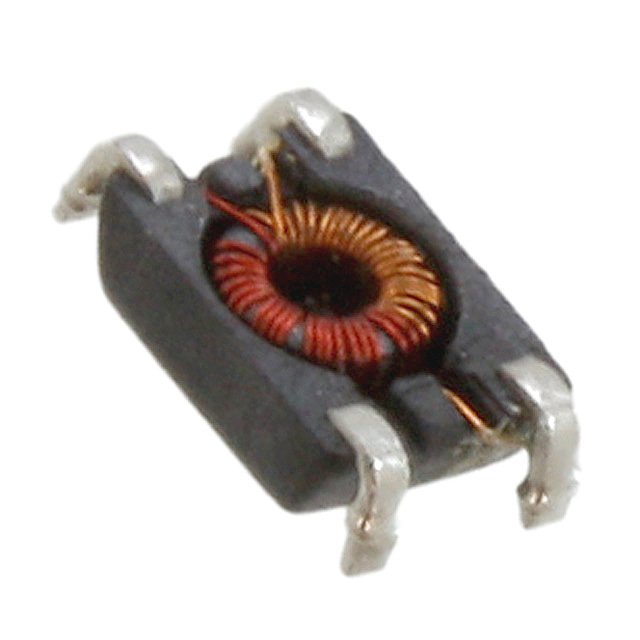

WURTH ELEKTRONIK 744212221 线滤波器, 共模, 2X220uH

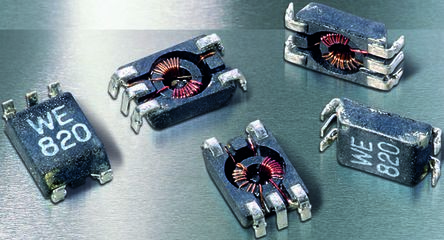

共模 SMD 线路器,WE-SL1 型
4 路和 5 路贴片式外壳
阻抗高达 2000Ω
额定电流高达 300 mA
低杂散/泄露电感
UL 标准外壳 UL 94-VO
应用包括 CAN、USB、Firewire、数据和电源线
Technical Specification
---
**Manu. Part No.** | **Impedance max. Ω** | **DC Resistance mΩ**
744212100 | 1200 | 0.24
744212470 | 300 | 0.16
744212510 | 300 | 0.16
744212820 | 440 | 0.20
744212101 | 500 | 0.22
744212181 | 1000 | 0.25
| 1200 | 0.28
744212331 | 2000 | 0.30
尺寸 mm
---
A | 6.50
B | 3.60
C | 1.65
D | 0.90
E | 2.50
F | 3.40
G | 0.80
H | 0.55
额定电压DC 80 V
额定电流 300 mA
容差 ±50 %
电感 220 µH
测试频率 100 kHz
额定电流Max 300 mA
工作温度Max 105 ℃
工作温度Min -40 ℃
电阻DC Max 280 mΩ
安装方式 Surface Mount
引脚数 4
封装 J-Lead
长度 6.5 mm
宽度 3.6 mm
高度 1.65 mm
封装 J-Lead
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Power Management, Communications & Networking, 工业, Industrial, 电源管理, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
