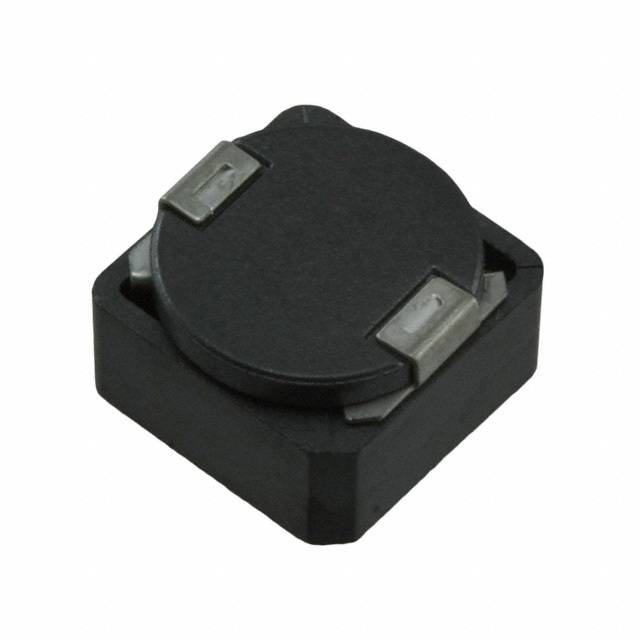

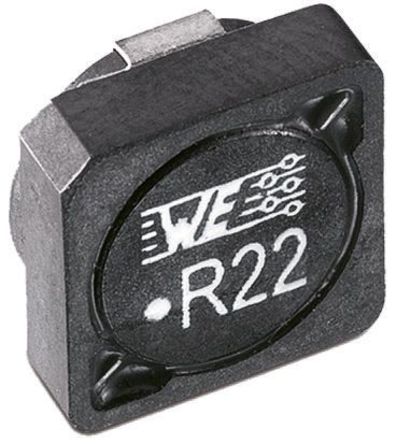

WURTH ELEKTRONIK 7447797022 表面贴装功率电感器, WE-PDF系列, 220 nH, ± 30%, 屏蔽, 3500 µohm, 16 A
WE-PDF 系列磁性屏蔽线绕扼流圈
磁芯材料 NiZn
扁平电线功率器
先进的工作温度： -40 至 +150°C
磁性屏蔽，可导致低漏泄现场
低自损耗
高饱和电流
扁平电线线圈，高频率范围时损耗较低
高自谐振频率
推荐的焊接剖面：回流
适用于高频切换调节器应用
得捷:
FIXED IND 220NH 16A 3.5 MOHM SMD
欧时:
### WE-PDF 系列磁性屏蔽线绕扼流圈磁芯材料 NiZn 扁平电线功率电感器 先进的工作温度： -40 至 +150°C 磁性屏蔽，可导致低漏泄现场 低自损耗 高饱和电流 扁平电线线圈，高频率范围时损耗较低 高自谐振频率 推荐的焊接剖面：回流 适用于高频切换调节器应用 ### Wurth 非标准表面安装电感器（扼流圈）
e络盟:
功率电感SMD, 220 nH, 16 A, 屏蔽, 32 A, WE-PDF系列, 10.2mm x 10.2mm x 4.5mm
立创商城:
220nH ±30% 32A
Newark:
# WURTH ELEKTRONIK 7447797022 Surface Mount Power Inductor, WE-PDF Series, 220 nH, 30%, Shielded, 3500 ohm, 16 A
额定电流 16 A
容差 ±30 %
电感 220 nH
自谐频率 350 MHz
产品系列 WE-PDF
共振频率 350 MHz
电感公差 ±30 %
电阻DC） 3.5 mΩ
工作温度Max 150 ℃
工作温度Min -40 ℃
电阻DC Max 0.0035 Ω
安装方式 Surface Mount
引脚数 2
封装 10.2mm x 10.2mm x 4.5mm
长度 10.2 mm
高度 4.5 mm
封装 10.2mm x 10.2mm x 4.5mm
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
