74477002概述

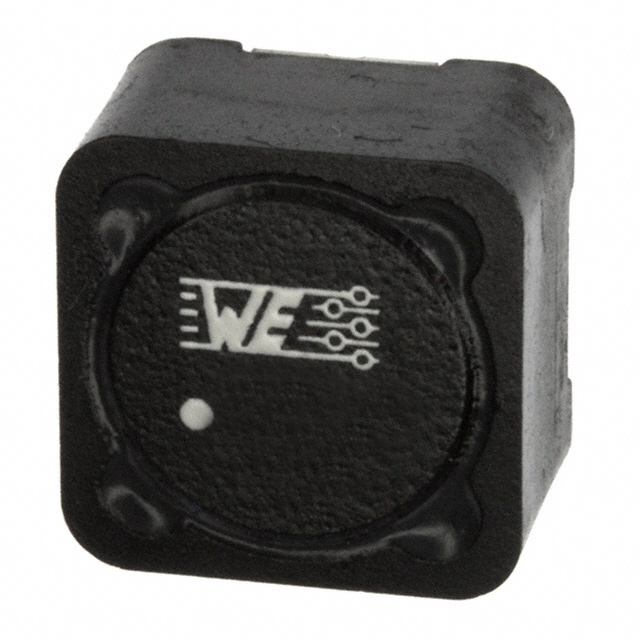

WURTH ELEKTRONIK 74477002 表面贴装功率电感器, WE-PD系列, 2.4 µH, -20%至+40%, 屏蔽, 0.012 ohm, 10.1 A
The Wurth Elektronik WE-PD series are magnetic shielded power inductors. The inductance value ranges from 0.47µH to 1500µH.
- .
- EIA 7332, 7345, 1030, 1050, 1245, 1260, 1280, 1210, 6033, 6050 case sizes available
- .
- Magnetic shielding results in low leakage field
- .
- High storage capacity
- .
- Low self losses
- .
- Highest possible current loading
- .
- Operating temperature range -40°C to 125°C
- .
- Suitable for reflow soldering process
- .
- Available in metal and plastic base
74477002中文资料参数规格
技术参数
额定电流 10.1 A
电感 2.4 µH
自谐频率 41 MHz
产品系列 WE-PD
电阻 9.00 mΩ
共振频率 41.0 MHz
电感公差 -20% ~ 40%
测试频率 1 kHz
电阻DC） ≤12 mΩ
电阻DC Max 0.012 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 12mm x 12mm x 8mm
外形尺寸
宽度 12 mm
封装 12mm x 12mm x 8mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 电源管理, Consumer Electronics, 工业, 消费电子产品, Power Management, Portable Devices, Industrial, 便携式器材
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
