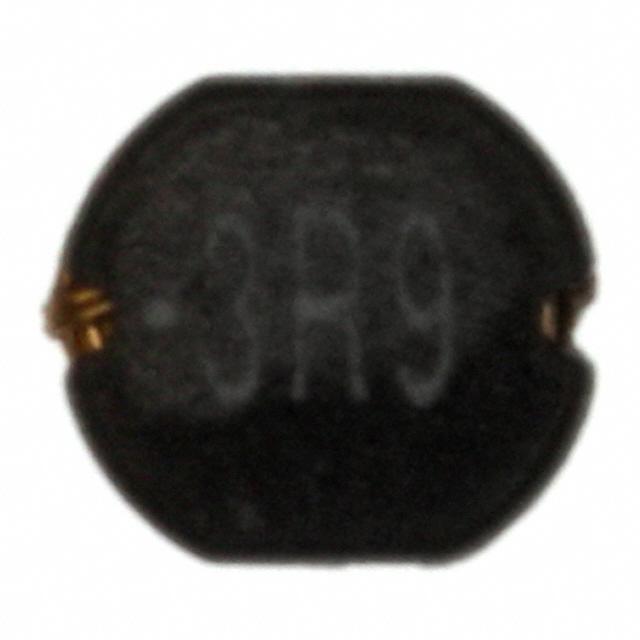

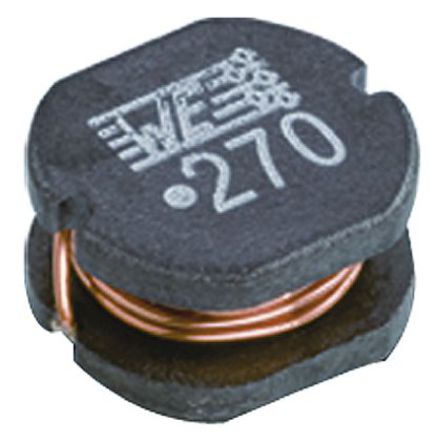

WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
尺寸 mm
---
管壳尺寸 | A | B | C | D
4532 | 4.0 | 4.5 | 3.2 | 1.0
5820 | 5.0 | 5.8 | 2.0 | 2.0
5848 | 5.0 | 5.8 | 4.5 | 2.0
7850 | 7.0 | 7.8 | 5.0 | 3.0
1054 | 9.0 | 10.0 | 5.4 | 3.5
额定电流 2.8 A
容差 ±20 %
电感 3.9 µH
自谐频率 48 MHz
共振频率 48.0 MHz
电感公差 ±20 %
测试频率 100 kHz
电阻DC） ≤54.00 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.054 Ω
安装方式 Surface Mount
封装 0.228" L x 0.205" W x 0.079" H 5.80mm x 5.20mm x 2.00mm
长度 5.2 mm
宽度 5.2 mm
高度 2 mm
封装 0.228" L x 0.205" W x 0.079" H 5.80mm x 5.20mm x 2.00mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
