744776227概述

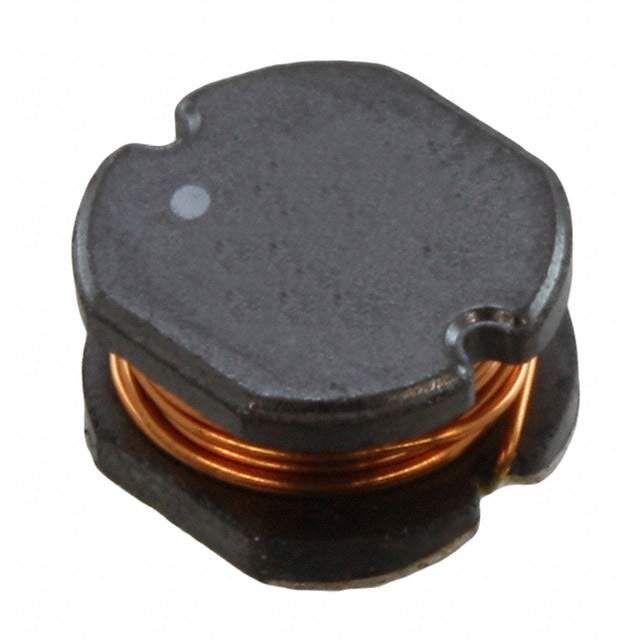

WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器,电流能力高达 14A。 推荐用于回流焊接,WE-PD2 系列电感器适合以下应用:低工作电压的开关调节器(计算机、便携式计算机、手机和寻呼机);集成直流/直流转换器;特别适用于效率极高的开关调节器 尺寸 mm --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ### Wurth 非标准表面安装电感器(扼流圈)

WE-PD2 系列线绕扼流圈

WE-PD2 系列开放式机架贴片式功率器,电流能力高达 14A。 推荐用于回流焊接,WE-PD2 系列电感器适合以下应用:低工作电压的开关调节器(计算机、便携式计算机、手机和寻呼机);集成直流/直流转换器;特别适用于效率极高的开关调节器

### Wurth 非标准表面安装电感器(扼流圈)


得捷:
FIXED IND 270UH 620MA 970MOHM SM


欧时:
Inductor SMD shielded WE-PD 21054 270uH


贸泽:
Fixed Inductors WE-PD2 1054 270uH .62A .97Ohm


744776227中文资料参数规格
技术参数

额定电流 620 mA

容差 ±10 %

电感 270 µH

自谐频率 4.3 MHz

产品系列 WE-PD2

电感公差 ±10 %

测试频率 10 kHz

电阻DC) ≤970 mΩ

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.97 Ω

封装参数

安装方式 Surface Mount

封装 1054

外形尺寸

长度 10 mm

宽度 10 mm

高度 5.4 mm

封装 1054

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

数据手册

在线购买744776227
型号: 744776227
描述:WE-PD2 系列线绕扼流圈 WE-PD2 系列开放式机架贴片式功率电感器,电流能力高达 14A。 推荐用于回流焊接,WE-PD2 系列电感器适合以下应用:低工作电压的开关调节器(计算机、便携式计算机、手机和寻呼机);集成直流/直流转换器;特别适用于效率极高的开关调节器 尺寸 mm --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ### Wurth 非标准表面安装电感器(扼流圈)
