74477610概述

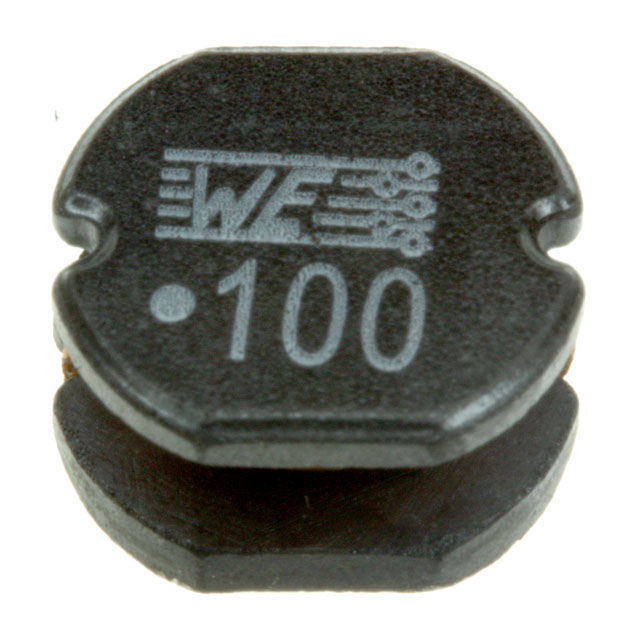

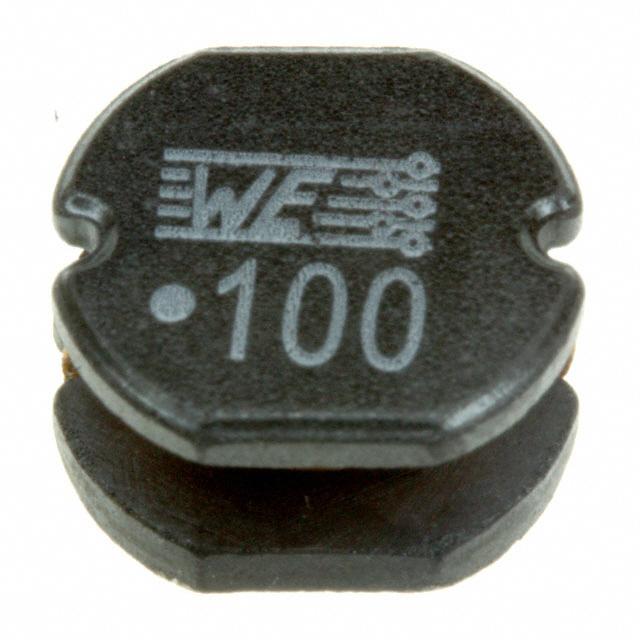

WURTH ELEKTRONIK 74477610 表面贴装功率电感器, WE-PD2系列, 10 µH, ± 20%, 非屏蔽, 0.06 ohm, 2.98 A

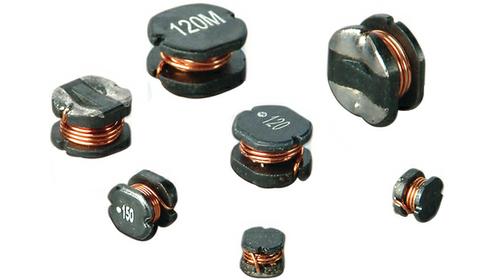

WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
尺寸 mm
---
管壳尺寸 | A | B | C | D
4532 | 4.0 | 4.5 | 3.2 | 1.0
5820 | 5.0 | 5.8 | 2.0 | 2.0
5848 | 5.0 | 5.8 | 4.5 | 2.0
7850 | 7.0 | 7.8 | 5.0 | 3.0
1054 | 9.0 | 10.0 | 5.4 | 3.5
74477610中文资料参数规格
技术参数
额定电流 2.98 A
容差 ±20 %
电感 10 µH
自谐频率 22 MHz
产品系列 WE-PD2
电阻 28.0 mΩ
共振频率 22.0 MHz
电感公差 ±20 %
测试频率 10 kHz
电阻DC） ≤60 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.06 Ω
封装参数
安装方式 Surface Mount
引脚数 2
封装 10mm x 9mm x 5.4mm
外形尺寸
长度 10 mm
宽度 9 mm
高度 5.4 mm
封装 10mm x 9mm x 5.4mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
74477610引脚图与封装图
