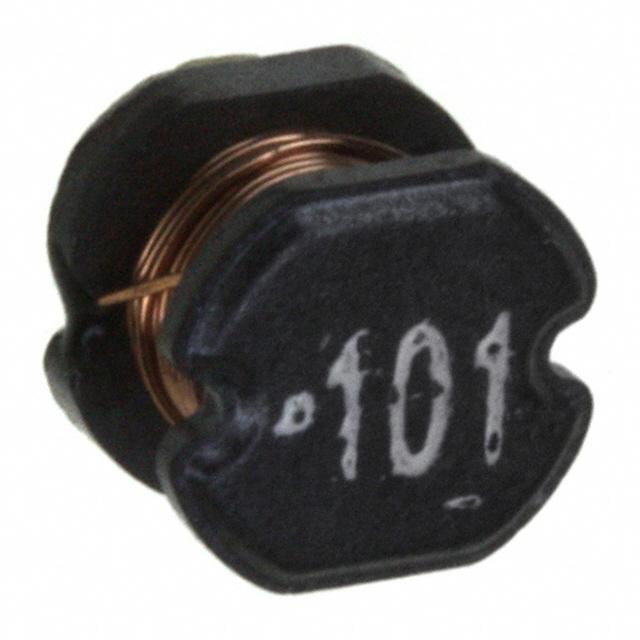

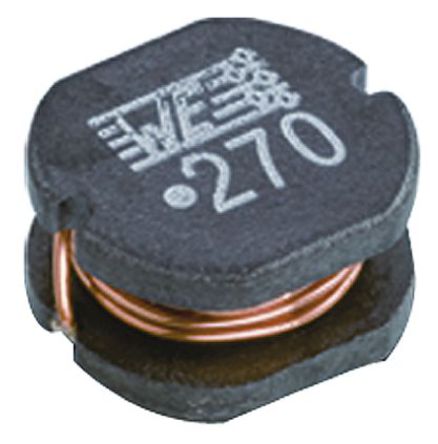

WURTH ELEKTRONIK 74477420 表面贴装功率电感器, WE-PD2系列, 100 µH, ± 10%, 非屏蔽, 0.65 ohm, 570 mA

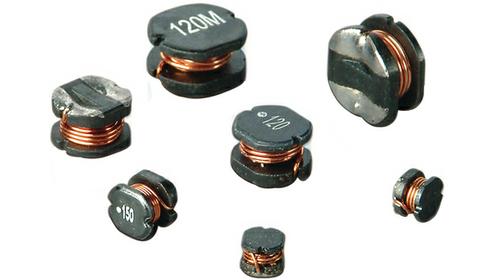

WE-PD2 系列线绕扼流圈
WE-PD2 系列开放式机架贴片式功率器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器
### Wurth 非标准表面安装电感器（扼流圈）
欧时:
### WE-PD2 系列线绕扼流圈WE-PD2 系列开放式机架贴片式功率电感器，电流能力高达 14A。 推荐用于回流焊接，WE-PD2 系列电感器适合以下应用：低工作电压的开关调节器（计算机、便携式计算机、手机和寻呼机）；集成直流/直流转换器；特别适用于效率极高的开关调节器 尺寸 mm --- 管壳尺寸 | A | B | C | D 4532 | 4.0 | 4.5 | 3.2 | 1.0 5820 | 5.0 | 5.8 | 2.0 | 2.0 5848 | 5.0 | 5.8 | 4.5 | 2.0 7850 | 7.0 | 7.8 | 5.0 | 3.0 1054 | 9.0 | 10.0 | 5.4 | 3.5 ![http://china.rs-online.com/largeimages/LD333848-02.gif]http://china.rs-online.com/largeimages/LD333848-02.gif ### Wurth 非标准表面安装电感器（扼流圈）
得捷:
FIXED IND 100UH 570MA 650MOHM SM
贸泽:
Fixed Inductors WE-PD2 5848 100uH .57A .65Ohm
立创商城:
100uH ±10% 680mA 650mΩ
Newark:
# WURTH ELEKTRONIK 74477420 Surface Mount Power Inductor, WE-PD2 Series, 100 µH, 570 mA, 680 mA, Unshielded, 0.65 ohm
额定电流 570 mA
容差 ±10 %
电感 100 µH
自谐频率 7 MHz
产品系列 WE-PD2
电阻 510 mΩ
共振频率 7.00 MHz
电感公差 ±10 %
测试频率 1 kHz
电阻DC） ≤650 mΩ
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.65 Ω
安装方式 Surface Mount
引脚数 2
封装 Nonstandard
长度 5.8 mm
宽度 5.2 mm
高度 4.5 mm
封装 Nonstandard
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Portable Devices, Consumer Electronics, 消费电子产品, 便携式器材, 计算机和计算机周边, Computers & Computer Peripherals
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
