74407000018参数规格_中文资料_数据手册PDF

74407000018概述

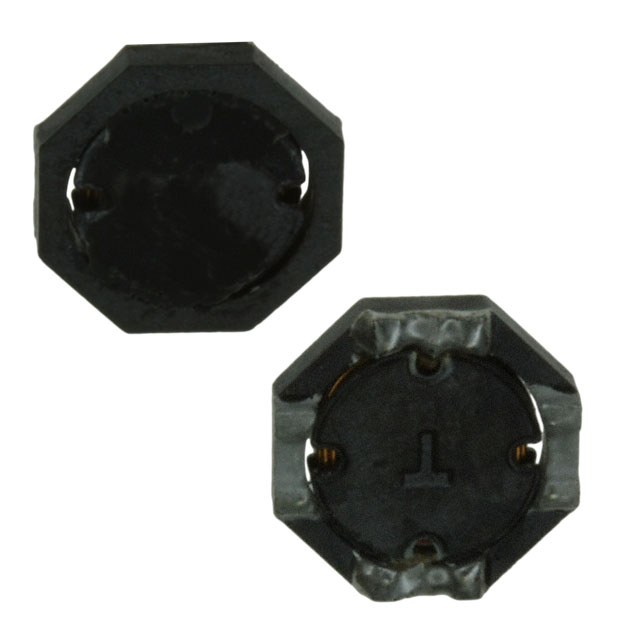

WURTH ELEKTRONIK 74407000018 表面贴装功率电感器, WE-TPC系列, 180 nH, ± 30%, 屏蔽, 4500 µohm, 8.5 A

WE-TPC series are SMD shielded tiny power inductors with a 4 pad design which provides great mechanical strength. Compared to the unshielded types, the WE-TPC series reduces stray field due to the magnetic shielding.

.: Extremely flat power inductor

.: High current capability

.: Magnetically shielded which results in a low leakage field

.: Recommended solder profile: Reflow

.: Operating temperature: -40°C to +125°C

74407000018中文资料参数规格

技术参数

额定电流 8.5 A

容差 ±30 %

电感 180 nH

自谐频率 600 MHz

产品系列 WE-TPC

电阻 3.51 mΩ

共振频率 600 MHz

电感公差 ±30 %

测试频率 100 kHz

电阻DC） ≤4.5 mΩ

电阻DC Max 0.0045 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装 8020

外形尺寸

封装 8020

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

74407000018引脚图与封装图

在线购买74407000018

型号： 74407000018

制造商： Wurth Electronics 伍尔特

描述：WURTH ELEKTRONIK 74407000018 表面贴装功率电感器, WE-TPC系列, 180 nH, ± 30%, 屏蔽, 4500 µohm, 8.5 A
