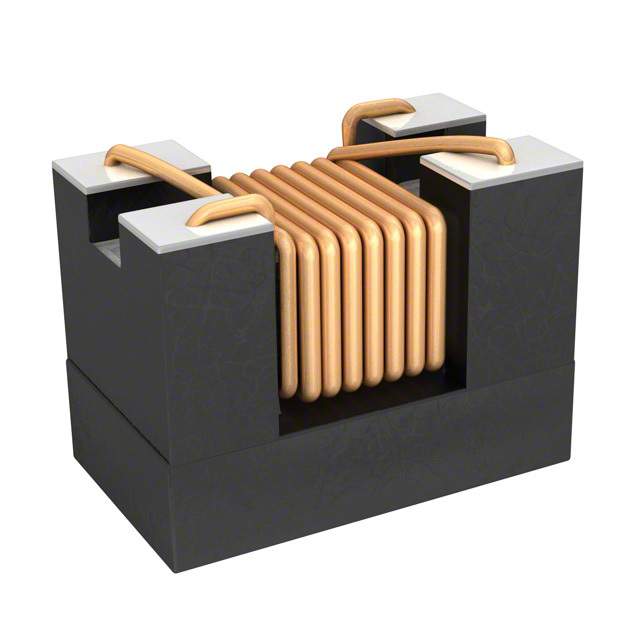

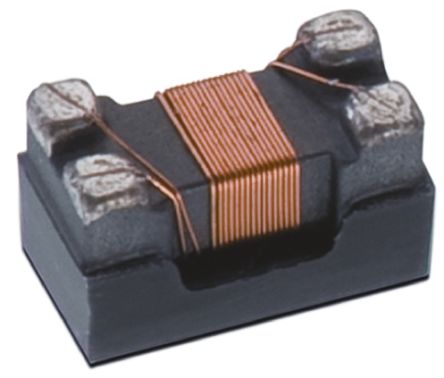

WURTH ELEKTRONIK 744233900 滤波器, HDMI, 0805, 90Ω, 0.28A
Wurth WE-CNSW SMD 系列共模
Wurth WE-CNSW 共模滤波器在高频率下提供高共模抑制,其对称绕组对高速信号的影响很小。 提供各种额定电流和阻抗值,这些共模滤波器的合适应用包括 USB 2.0、Firewire、LVDS、LAN、高速数据线路和共模噪声源。
推荐使用回流焊接
在高频率下具有共模 EMI 噪声抑制
尺寸 mm
---
**封装**
|
**A**
|
**B**
|
**C**
|
**D**
|
**E**
0603 | 1.6 | 0.85 | 1.1 | 0.25 | 0.25
0805 | 2.0 | 1.2 | 1.2 | 0.45 | 0.40
1206 | 3.2 | 1.6 | 1.8 | 0.7 | 0.6
1812 | 4.5 | 3.2 | 2.8 | 1.0 | 1.2
额定电压DC 50 V
额定电流 280 mA
电阻DC) ≤300 mΩ
额定电流Max 280 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压Max 50 VDC
电阻DC Max 300 mΩ
安装方式 Surface Mount
引脚数 4
封装 0805
长度 1.2 mm
宽度 0.85 mm
高度 2 mm
封装 0805
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, Communications & Networking, 通信与网络, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
