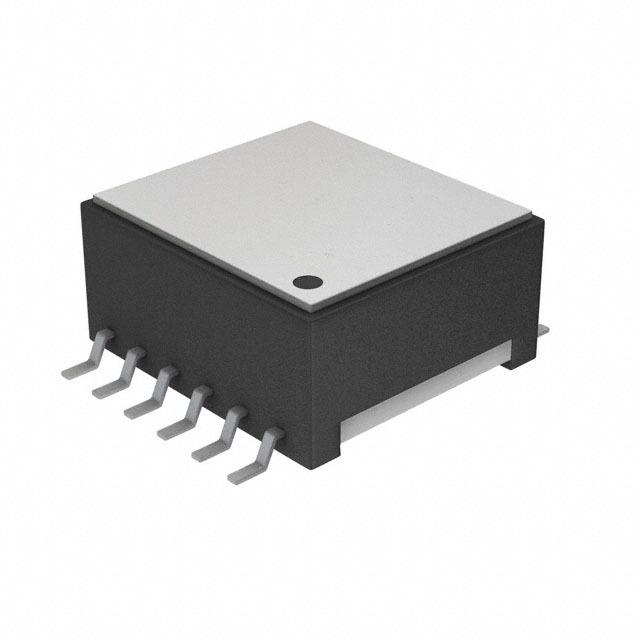

749196511概述
WURTH ELEKTRONIK 749196511 变压器, 22.3uH 1.7A
WE-FLEX
3x2 绕组
隔离电压 500kV 直流
低杂散电感
工作温度：-40°C 至 +125°C
应用中包括：回扫、前馈、推挽式、降压、升压、SEPIC 转换器
### 注
1 与 50W 之间的功率级别可用 WE-FLEX 系列变压器进行变压。 可以高达 1MHz 的开关频率使用它们。
得捷:
TRANSFORMER 22.3UH 1.7A SMD
欧时:
Wurth Elektronik SMPS 变压器 749196511, 1:1:1:1:1:1匝数比, 22.3μH, 1.7A输出电流
e络盟:
WURTH ELEKTRONIK 749196511 变压器, 22.3uH 1.7A
749196511中文资料参数规格
技术参数
电感 22.3 µH
隔离电压 500 VDC
电阻DC） 0.071 Ω
封装参数
安装方式 Surface Mount
封装 0.827" L x 1.161" W x 0.425" H 21.00mm x 29.50mm x 10.80mm
外形尺寸
长度 21 mm
宽度 21 mm
封装 0.827" L x 1.161" W x 0.425" H 21.00mm x 29.50mm x 10.80mm
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 回扫转换器, 弹性
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
749196511引脚图与封装图
