6-102617-3

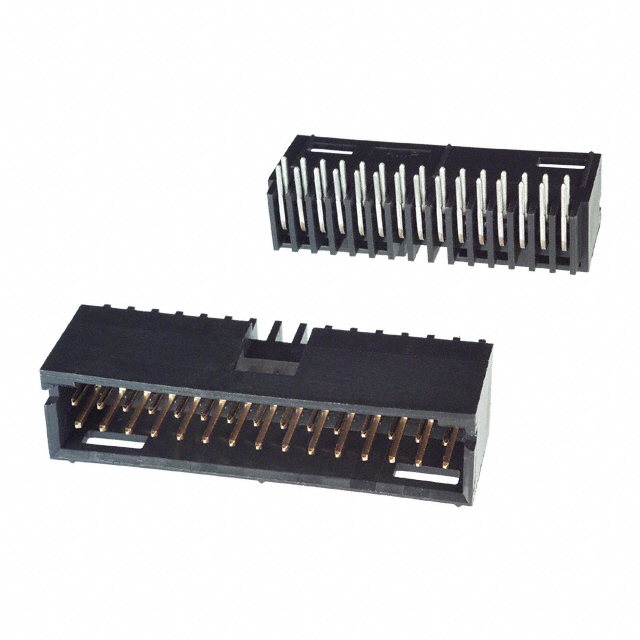

6-102617-3图片1
6-102617-3图片2
6-102617-3图片3
6-102617-3图片4
6-102617-3图片5
6-102617-3图片6
6-102617-3概述

集管和线壳 HDR RA .100 30P 15AU

30 MODII HDR DRRA SHRD LF


得捷:
CONN HEADER R/A 30POS 2.54MM


贸泽:
集管和线壳 HDR RA .100 30P 15AU


艾睿:
Use this shrouded 6-102617-3 header connector from TE Connectivity where IDC ribbon cables are used. This HDR connector&s;s 30 contacts that are made out of phosphor bronze and plated with gold over nickel. Its pitch is 2.54 mm. It has a header type gender. It has a right angle body orientation. This is a 2-row connector. This device has a maximum current rating of 3 A/contact. This connector has an operating temperature of -55 to 105 °C. It uses the solder termination method. This product is 40.94 mm long, 10.49 mm tall and 16.23 mm deep. 6-102617-3 is housed in black thermoplastic.


安富利:
Conn Shrouded Header HDR 30 POS 2.54mm Solder RA Thru-Hole


Verical:
Conn Shrouded Header 4 Sides HDR 30 POS 2.54mm Solder RA Thru-Hole Package


MASTER:
MOD II, HDR SHROUDED, 4 SIDES, DBL ROW, .100X.100 C/L, RT, W/ .025 SQ POSTS


Powell:
.100 inch AMPMODU Headers


Online Components:
30 MODII HDR DRRA SHRD LF


Electro Sonic:
30 MODII HDR DRRA SHRD LF


6-102617-3中文资料参数规格
技术参数

触点数 30

触点电镀 Gold, Tin, Tin over Nickel

额定电流 3 A

绝缘电阻 5000 MΩ

排数 2

方向 Right Angle

易燃性等级 UL 94 V-0

针脚数 30

安装角度 90.0 °

额定电流Max 3A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 40.9 mm

宽度 16.2 mm

高度 10.49 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Thermoplastic

其他

产品生命周期 Active

包装方式 Tray

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

6-102617-3引脚图与封装图

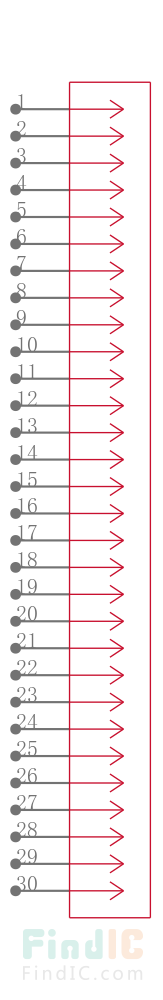

6-102617-3引脚图
6-102617-3封装图

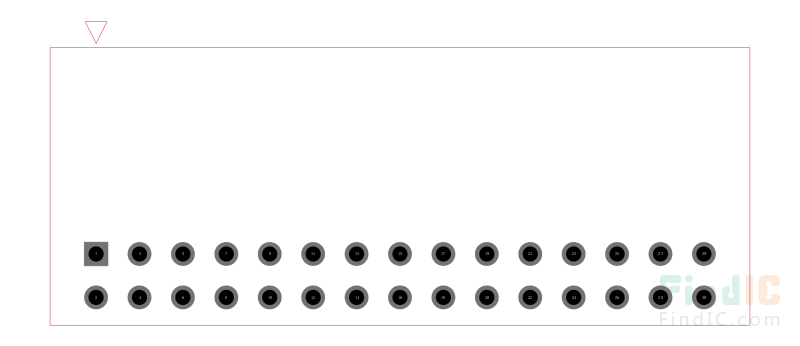

6-102617-3封装焊盘图
在线购买6-102617-3
型号: 6-102617-3
制造商: TE Connectivity 泰科
描述:集管和线壳 HDR RA .100 30P 15AU
替代型号6-102617-3
型号/品牌 代替类型 替代型号对比

6-102617-3

TE Connectivity 泰科

当前型号

当前型号

1-102617-3

泰科

功能相似

6-102617-3和1-102617-3的区别
