HTSW-120-07-F-D参数规格_中文资料_数据手册PDF

HTSW-120-07-F-D概述

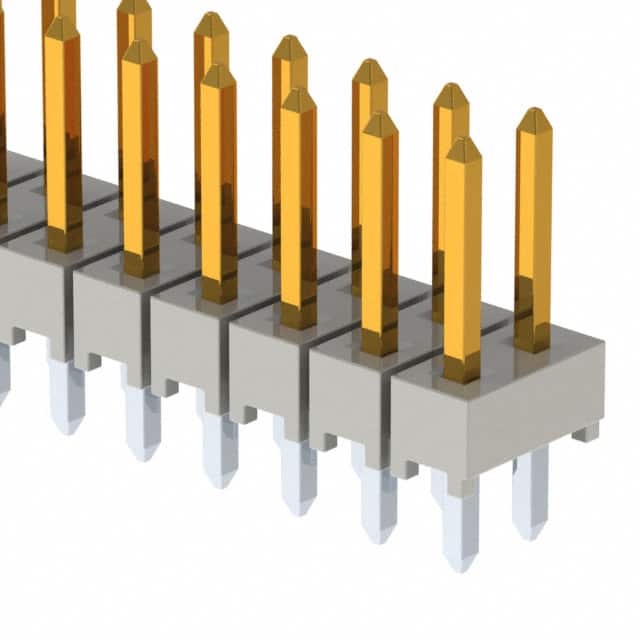

SAMTEC HTSW-120-07-F-D Board-To-Board Connector, 2.54mm, 40Contacts, Header, HTSW Series, Through Hole, 2Rows

针座通孔 40 位置 0.100"（2.54mm）

得捷:
CONN HEADER VERT 40POS 2.54MM

Verical:
Conn Unshrouded Header HDR 40 POS 2.54mm Solder ST Top Entry Thru-Hole Bag

Newark:
# SAMTEC HTSW-120-07-F-D Board-To-Board Connector, 2.54 mm, 40 Contacts, Header, HTSW Series, Through Hole, 2 Rows

HTSW-120-07-F-D中文资料参数规格

技术参数

触点数 40

极性 Male

触点电镀 Gold

排数 2

额定电流Max 6.3A/触头

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

高度 8.38 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Natural

触点材质 Phosphor Bronze

其他

产品生命周期 Active

包装方式 Bag

制造应用 Industrial, -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

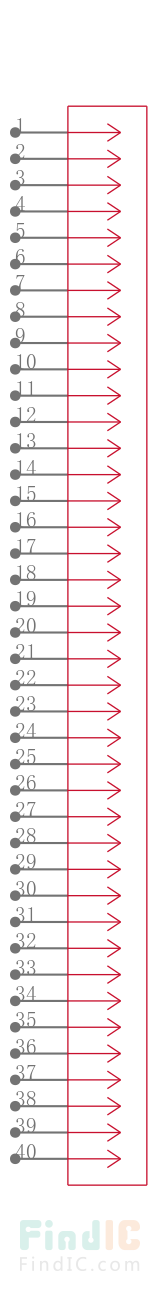

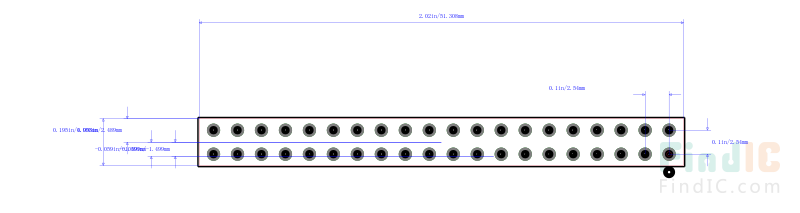

HTSW-120-07-F-D引脚图与封装图

在线购买HTSW-120-07-F-D

型号： HTSW-120-07-F-D

制造商： Samtec 申泰电子

描述：SAMTEC HTSW-120-07-F-D Board-To-Board Connector, 2.54mm, 40Contacts, Header, HTSW Series, Through Hole, 2Rows

替代型号HTSW-120-07-F-D
