N3764-5002RB参数规格_中文资料_数据手册PDF

N3764-5002RB概述

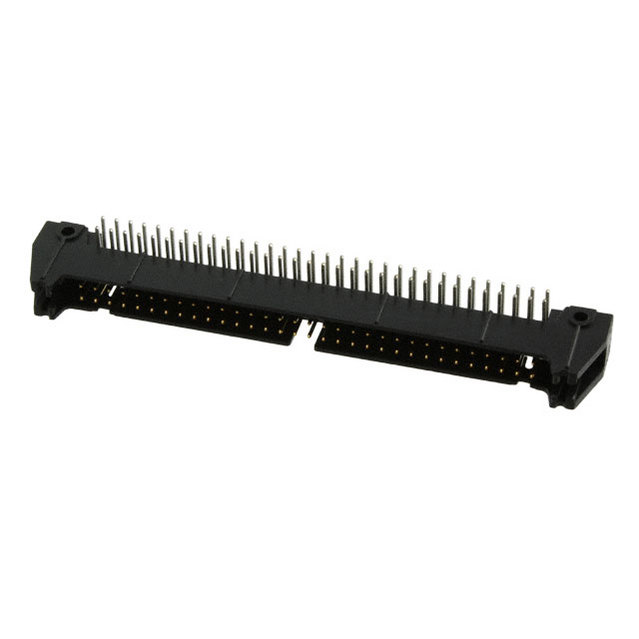

3M N3764-5002RB Wire-To-Board Connector, 2.54mm, 64Contacts, Header, 3000 Series, Through Hole, 2Rows

Connector Header Through Hole, Right Angle 64 position 0.100" 2.54mm

得捷:
CONN HEADER R/A 64POS 2.54MM

安富利:
Conn Ejector Header HDR 64 POS 2.54mm Solder RA Thru-Hole

Chip1Stop:
Conn Ejector Header HDR 64 POS 2.54mm Solder RA Thru-Hole

Newark:
# 3M N3764-5002RB Wire-To-Board Connector, 2.54 mm, 64 Contacts, Header, 3000 Series, Through Hole, 2 Rows

N3764-5002RB中文资料参数规格

技术参数

触点数 64

极性 Male

触点电镀 Gold

额定电流 1.00 A

排数 2

针脚数 64

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 100.71 mm

宽度 17.3 mm

高度 8.6 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

N3764-5002RB引脚图与封装图

在线购买N3764-5002RB

型号： N3764-5002RB

制造商： 3M

描述：3M N3764-5002RB Wire-To-Board Connector, 2.54mm, 64Contacts, Header, 3000 Series, Through Hole, 2Rows

替代型号N3764-5002RB
