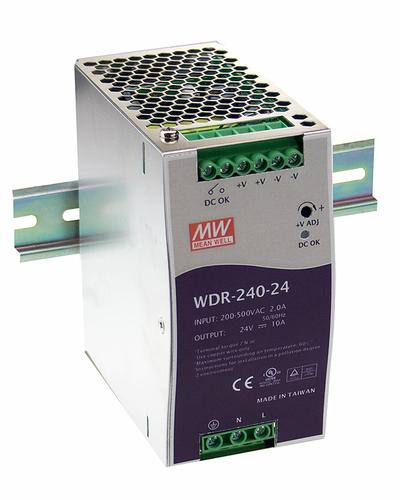

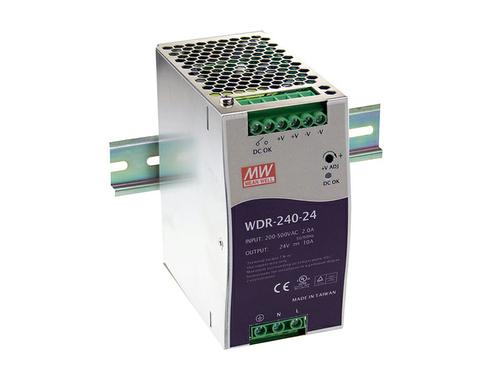

WDR-240-24

WDR-240-24图片1
WDR-240-24图片2
WDR-240-24图片3
WDR-240-24图片4
WDR-240-24图片5
WDR-240-24图片6
WDR-240-24图片7
WDR-240-24图片8
WDR-240-24图片9
WDR-240-24图片10
WDR-240-24图片11
WDR-240-24图片12
WDR-240-24图片13
WDR-240-24图片14
WDR-240-24图片15
WDR-240-24图片16
WDR-240-24图片17
WDR-240-24图片18
WDR-240-24图片19
WDR-240-24图片20
WDR-240-24图片21
WDR-240-24图片22

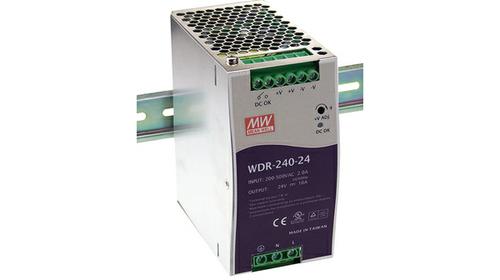

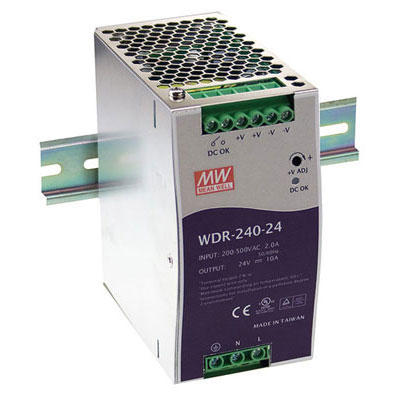

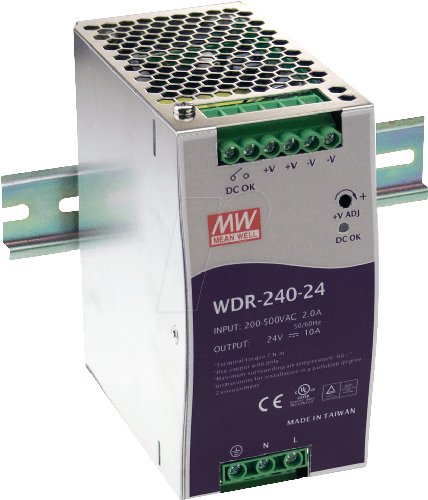

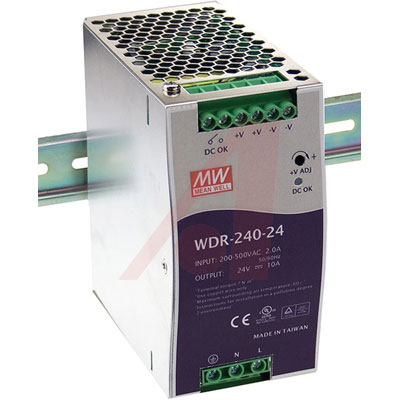

WDR-240-24概述

Mean Well DIN 导轨和面板安装电源 开关模式 240W, 10A输出 24V dc

WDR 系列单输出工业 DIN 导轨电源

各种 DIN 导轨电源,采用细长型设计和宽输入范围。PSU 具有短路、过载、过电压和过温保护。

### 特点和优势

• 120 W 至 480 W

• 纤薄的设计以及 180 V ac 至 550 V ac 的宽输入范围(单相和两相)

• 100% 满载老化测试

• 可以组装在工业导轨 TS-35/7.5 或 15 上

• 内置直流正常继电器触点

• 保护:短路/过载/过电压/过温

• 通过自然空气对流进行冷却

• UL 508(工业控制设备)认证

• EN61000-6-2 EN50082-2 工业抗扰水平

• 3 年保修

### 120 W 功能

• 内置恒定电流限制电路

### 240 W 功能

• 内置有源 PFC 电路,符合 EN61000-3-2

• 91% 的高效率和低功耗

### 480 W 功能

• 内置有源 PFC 电路,符合 EN61000-3-2

• 93% 的高效率和低功耗

### 产品应用信息

这些装置适用于家用电器、工厂、运输和公用设施自动化,以及商业和住宅楼宇中日益需要的楼宇自动化。

WDR-240-24中文资料参数规格
技术参数

额定功率 240 W

输出接口数 1

输出电压 24 V

输出电流 10 A

输出功率 240 W

输入电压Max 550 VAC

输入电压Min 180 VAC

输入电压DC Max 780 V

输入电压DC Min 254 V

输入电压AC Max 550 V

输入电压AC Min 180 V

输出电压Max 28 VDC

输出电压Min 24 VDC

输出电流Max 10 A

输入电流Min 2 A

输出功率Max 240 W

工作温度Max 70 ℃

工作温度Min -30 ℃

电源电压 180.550VAC, 254.780VDC

输入电压 180VAC ~ 550VAC, 254VDC ~ 780VDC

封装参数

安装方式 DIN Rail

引脚数 9

封装 Metal

外形尺寸

长度 125 mm

宽度 113.5 mm

高度 35 mm

封装 Metal

物理参数

重量 1.06 kg

工作温度 -30℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

制造应用 工业,ITE(商用), 危险场所,ITE(商业)

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8504409530

数据手册

在线购买WDR-240-24
型号: WDR-240-24
制造商: Mean Well 台湾明纬
描述:Mean Well DIN 导轨和面板安装电源 开关模式 240W, 10A输出 24V dc
