B82799S0513N001概述

Epcos 1812 B82799 系列共模扼流圈高性能 电流补偿环芯双扼流圈,带有铁氧体磁芯 CAN 总线扼流圈,EIA 1812 B82799C 版本具有一个双线绕组,适于抑制不对称干扰 B82799S 版本具有一个分区绕组,适用抑制不对称干扰(使用 LR)和对称干扰(使用 LS),可以帮助减少高频率 EMC 问题 工作温度高达 150°C UL 94 V-0 等级阻燃外壳 镀金端子 Rated voltage VR | 42 Vac 50 / 60 Hz, 80 Vdc ---|--- Insulation test voltage | 250 Vdc, 2s Flammability | UL94V-0 ### Epcos SMD 共模扼流圈

1812 B82799 系列共模

高性能

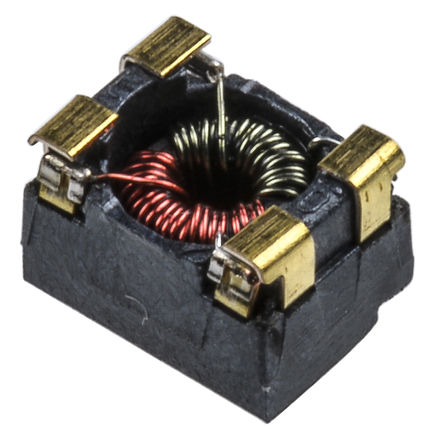

电流补偿环芯双扼流圈,带有铁氧体磁芯

CAN 总线扼流圈,EIA 1812

B82799C 版本具有一个双线绕组,适于抑制不对称干扰

B82799S 版本具有一个分区绕组,适用抑制不对称干扰(使用 LR)和对称干扰(使用 LS),可以帮助减少高频率 EMC 问题

工作温度高达 150°C

UL 94 V-0 等级阻燃外壳

镀金端子

### Epcos SMD 共模扼流圈


欧时:
EPCOS B82799 系列 铁氧体芯材 51 μH 绕线贴片电感器 B82799S0513N001, ±30%容差, 200mA Idc


艾睿:
Common Mode Chokes Dual 51uH 100kHz 200mA 250mOhm DCR SMD Automotive T/R


Verical:
Common Mode Chokes Dual 51uH 100kHz 200mA 250mOhm DCR SMD Automotive T/R


B82799S0513N001中文资料参数规格
技术参数

额定电流 200 mA

容差 ±30 %

电感 51 µH

电感公差 ±30 %

测试频率 100 kHz

电阻DC) 250 mΩ

额定电流DC 200 mA

工作温度Max -55 ℃

工作温度Min 150 ℃

额定电压 80VDC, 42VAC

电阻DC Max 310 mΩ

封装参数

安装方式 Surface Mount

封装 1812

外形尺寸

长度 4.7 mm

宽度 3.4 mm

高度 3.2 mm

封装 1812

其他

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买B82799S0513N001
型号: B82799S0513N001
制造商: Epcos 爱普科斯
描述:Epcos 1812 B82799 系列共模扼流圈 高性能 电流补偿环芯双扼流圈,带有铁氧体磁芯 CAN 总线扼流圈,EIA 1812 B82799C 版本具有一个双线绕组,适于抑制不对称干扰 B82799S 版本具有一个分区绕组,适用抑制不对称干扰(使用 LR)和对称干扰(使用 LS),可以帮助减少高频率 EMC 问题 工作温度高达 150°C UL 94 V-0 等级阻燃外壳 镀金端子 Rated voltage VR | 42 Vac 50 / 60 Hz, 80 Vdc ---|--- Insulation test voltage | 250 Vdc, 2s Flammability | UL94V-0 ### Epcos SMD 共模扼流圈
