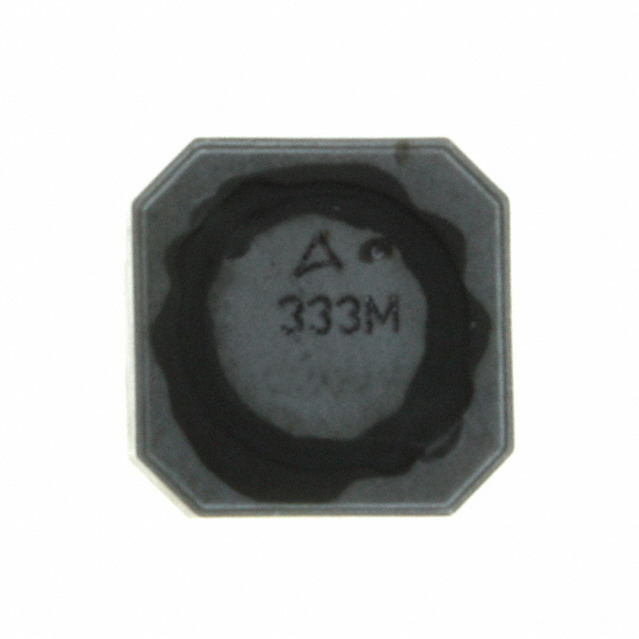

B82462G4333M图片1

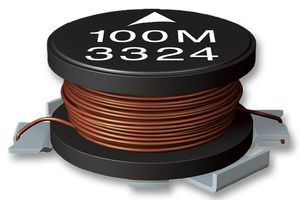

B82462G4333M图片2

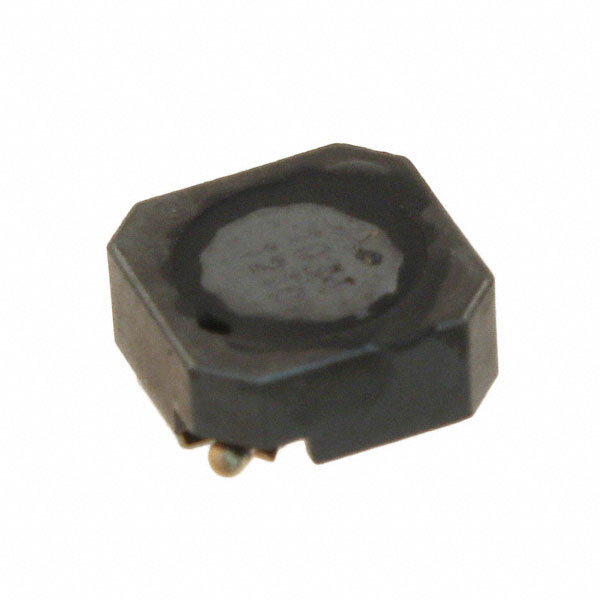

B82462G4333M图片3

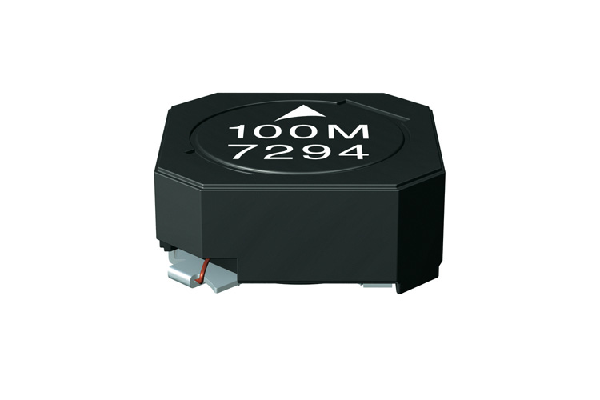

B82462G4333M图片4
B82462G4333M图片5
B82462G4333M图片6
B82462G4333M图片7
B82462G4333M图片8
B82462G4333M图片9
B82462G4333M图片10
B82462G4333M图片11
B82462G4333M图片12
B82462G4333M图片13
B82462G4333M概述

EPCOS  B82462G4333M  表面贴装功率电感器, B82462G4系列, 33 µH, ± 20%, 屏蔽, 0.23 ohm, 850 mA

The is a surface mount shielded Power Inductor with ferrite core. This B82462G series magnetically shielded inductor features enamel copper wire and winding welded to terminals. This inductor"s terminals are made of CuSn6 base Ag/Sn layer and electro-plated terminals. Supports 0.1MHz frequency and ±20% of inductance tolerance. It is suitable for reflow soldering.

.
High rated current
.
Low DC resistance
.
Qualified to AEC-Q200 standard
B82462G4333M中文资料参数规格
技术参数

额定电流 850 mA

容差 ±20 %

电感 33 µH

自谐频率 16 MHz

电阻 230 mΩ

共振频率 16.0 MHz

屏蔽 No

电感公差 ±20 %

测试频率 100 kHz

电阻DC) ≤230 mΩ

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 0.23 Ω

封装参数

安装方式 Surface Mount

引脚数 2

封装 2424

外形尺寸

长度 6.30 mm

宽度 6.30 mm

高度 3 mm

封装 2424

物理参数

工作温度 -55℃ ~ 150℃

其他

包装方式 Cut Tape CT

制造应用 车用, 工业, Automotive, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

在线购买B82462G4333M
型号: B82462G4333M
制造商: Epcos 爱普科斯
描述:EPCOS  B82462G4333M  表面贴装功率电感器, B82462G4系列, 33 µH, ± 20%, 屏蔽, 0.23 ohm, 850 mA
替代型号B82462G4333M
型号/品牌 代替类型 替代型号对比

B82462G4333M

Epcos 爱普科斯

当前型号

当前型号

CLF6045T-330M-D

东电化

功能相似

B82462G4333M和CLF6045T-330M-D的区别

ELL6UH330M

松下

功能相似

B82462G4333M和ELL6UH330M的区别
