对比图
型号 B82462G4333M CLF6045T-330M-D ELL6UH330M

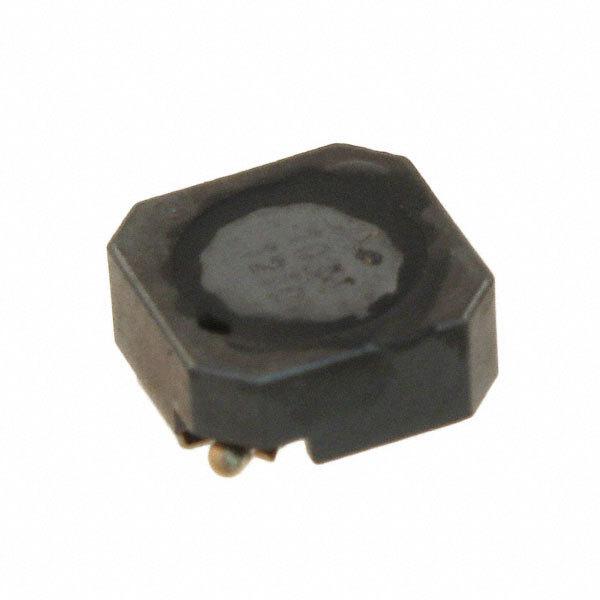

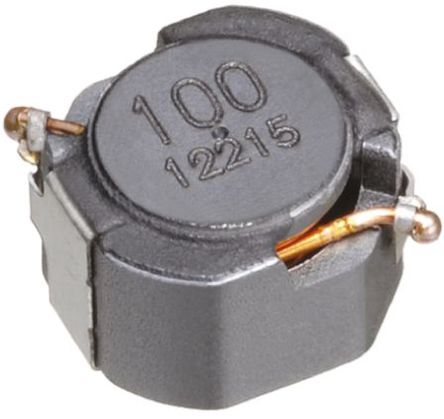

描述 EPCOS B82462G4333M 表面贴装功率电感器, B82462G4系列, 33 µH, ± 20%, 屏蔽, 0.23 ohm, 850 mATDK CLF6045T-330M-D 表面贴装功率电感器, CLF系列, 33 µH, ± 20%, 屏蔽, 0.103 ohm, 1.5 APANASONIC ELECTRONIC COMPONENTS ELL6UH330M 表面贴装功率电感器, ELL-6UH系列, 33 µH, ± 20%, 屏蔽, 0.13 ohm, 1.1 A
数据手册 ---
制造商 Epcos (爱普科斯) TDK (东电化) Panasonic (松下)
分类 电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装 2424 6.2mm x 5.9mm x 4.5mm 6.4mm x 6mm x 5mm
额定电流 850 mA 1.5 A -
容差 ±20 % ±20 % ±20 %
电感 33 µH 33 µH 33 µH
自谐频率 16 MHz - 100 kHz
电阻 230 mΩ - 130 mΩ
共振频率 16.0 MHz - 100 kHz
屏蔽 No - Yes
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC) ≤230 mΩ ≤123.6 mΩ -
工作温度(Max) 125 ℃ 105 ℃ -
工作温度(Min) -55 ℃ -40 ℃ -
电阻(DC Max) 0.23 Ω 0.103 Ω 0.13 Ω
产品系列 - - ELL6UH
长度 6.30 mm 6.2 mm 6.4 mm
宽度 6.30 mm 5.9 mm -
高度 3 mm 4.5 mm 5 mm
封装 2424 6.2mm x 5.9mm x 4.5mm 6.4mm x 6mm x 5mm
工作温度 -55℃ ~ 150℃ -40℃ ~ 105℃ -
包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)
产品生命周期 - Active Unknown
最小包装 - - 1000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free 无铅 Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
