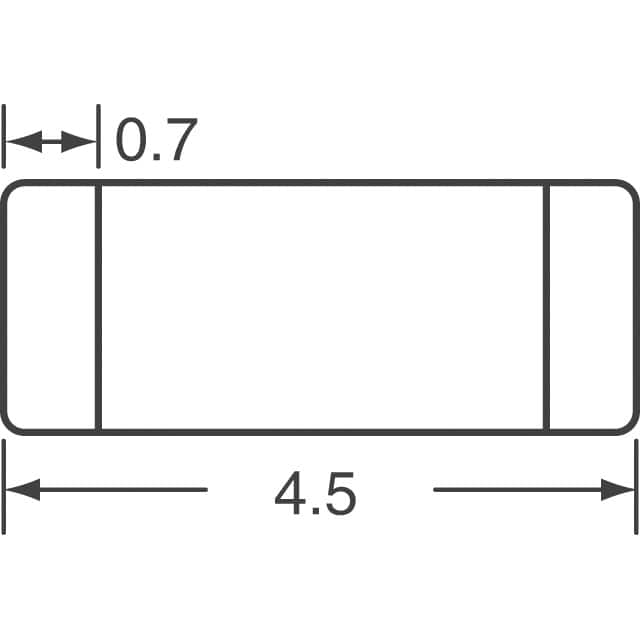

贴片式 1806 铁氧体滤波器 - BLM41P 系列Murata 提供的 BLM 系列铁氧体磁珠无需接地连接,特别适用于带不稳定接地线的电路。 外部电极的镍挡板结构可提供极佳的耐焊接热。 这些铁氧体磁珠设计在噪音频率用作电阻器,信号波形组成不失真,且可降低谐波可能性。### 应用该系列铁氧体磁珠设计用于通用应用。 尺寸(长 x 宽 x 高) | 4.5 x 1.6 x 1.6 mm ---|--- 工作温度 | -55 → +125 °C ### 磁珠 - 表面安装
贴片式 1806 滤波器 - BLM41P 系列
Murata 提供的 BLM 系列铁氧体磁珠无需接地连接,特别适用于带不稳定接地线的电路。 外部电极的镍挡板结构可提供极佳的耐焊接热。 这些铁氧体磁珠设计在噪音频率用作电阻器,信号波形组成不失真,且可降低谐波可能性。
欧时:

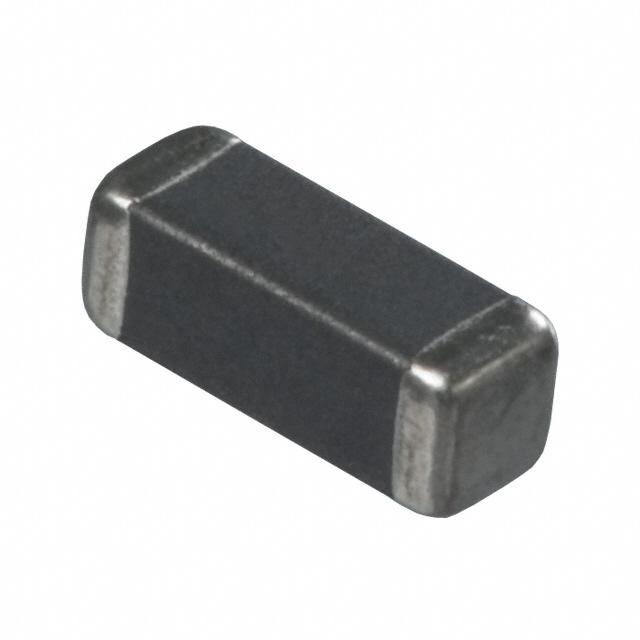

Murata BLM41PG102SH1L BLM 系列 铁氧体磁珠, 1000Ω阻抗 @ 100 MHZ, 1806 4516M封装
得捷:
FERRITE BEAD 1K OHM 1806 1LN
立创商城:
1kΩ@100MHz ±25%
e络盟:
铁氧体 - 磁珠, 1806 [4516公制], 1 kohm, 1.5 A, BLM15A SH 系列, 0.09 ohm, ± 25%
艾睿:
Ferrite Beads Multi-Layer 1KOhm 25% 100MHz 1.5A 0.09Ohm DCR 1806 Automotive T/R
安富利:
EMI Filter Flat Style SMD
Chip1Stop:
Ferrite Beads Multi-Layer 1KOhm 25% 100MHz 1.5A 90mOhm DCR 1806 Automotive T/R
Verical:
Ferrite Beads Multi-Layer 1KOhm 25% 100MHz 1.5A 0.09Ohm DCR 1806 Automotive T/R
Newark:
# MURATA BLM41PG102SH1L FERRITE, BEAD, 1806, 0.09OHM, 1.5A
Win Source:
1 kOhm Impedance Ferrite Bead 1806 4516 Metric Surface Mount Power Line 1.5A 1 Lines 90 mOhm Max DCR -55°C ~ 125°C
额定电流 1.5 A
屏蔽 No
测试频率 100 MHz
电阻DC) 0.09 Ω
额定电流Max 1.5 A
额定电流DC 1.5 A
工作温度Max 125 ℃
工作温度Min -55 ℃
电阻DC Max 0.09 Ω
安装方式 Surface Mount
封装公制 4516
封装 4516
长度 4.7 mm
宽度 1.8 mm
高度 1.8 mm
封装公制 4516
封装 4516
材质 Ferrite
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 2500
制造应用 车用, Automotive
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
BLM41PG102SH1L muRata 村田 | 当前型号 | 当前型号 |
BLM41PG102SN1D 村田 | 功能相似 | BLM41PG102SH1L和BLM41PG102SN1D的区别 |
