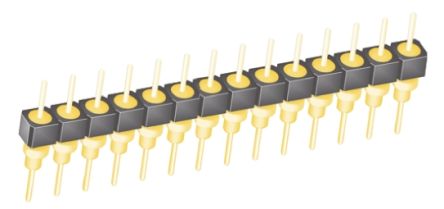

BBS-114-G-A

机制板 2.54mm，堆叠端子束夹 - BBS系列BBS 系列板对板通孔堆叠端子束夹，节距为 2.54mm。 这些板对板 PCB 插头接线端子束夹为单排和标准型面。 BBS 系列板对板 PCB 插头接线端子束夹的主体是由黑色玻璃填充聚酯制成，触点由磷青铜制成，带 0.51μm 镀金和黄铜外壳。 使用这些板对板堆叠管座端子束夹的适宜温度范围是 -55°C 至 +125°C。 部件号 BBS-XXX-X-A 的引脚肩高为 5.33 mm。 部件号 BBS-XXX-X-B 的引脚肩高为 8.51 mm。### 注这些 BBL 系列板对板堆叠管座可与以下产品配接： SL 系列薄型插座板：请参阅库存号 767-9329（典型）。 SS 系列插座板：请参见库存号 767-9707（典型）。### 2.54 mm 板对板和线对板 - Samtec

机制板 2.54mm，堆叠端子束夹 - BBS系列

BBS 系列板对板通孔堆叠端子束夹，节距为 2.54mm。 这些板对板 PCB 插头接线端子束夹为单排和标准型面。 BBS 系列板对板 PCB 插头接线端子束夹的主体是由黑色玻璃填充聚酯制成，触点由磷青铜制成，带 0.51μm 镀金和黄铜外壳。 使用这些板对板堆叠管座端子束夹的适宜温度范围是 -55°C 至 +125°C。

部件号 BBS-XXX-X-A 的引脚肩高为 5.33 mm。

部件号 BBS-XXX-X-B 的引脚肩高为 8.51 mm。

### 注

这些 BBL 系列板对板堆叠管座可与以下产品配接：

SL 系列薄型插座板：请参阅库存号 767-9329（典型）。

SS 系列插座板：请参见库存号 767-9707（典型）。

得捷:
CONN HEADER VERT 14POS 2.54MM

欧时:
Header 2.54mm 14way Z=5.33mm

艾睿:
Reduce safety concerns with this unshrouded BBS-114-G-A header connector from Samtec which will reduce the possibility of accidentally shorting pins when a printed circuit board is being used. This HDR connector&s;s 14 contacts that are made out of phosphor bronze|brass and plated with gold over nickel. This is a 1-row connector. Its pitch is 2.54 mm. It has a header type gender. It has a straight body orientation. This device has a maximum current rating of 1 A/contact. In order to ensure parts aren&s;t damaged by bulk packaging, this product comes in tube packaging to add a little more protection by storing the loose parts in an outer tube. BBS-114-G-A is housed in black polyester. This product is 35.56 mm long, 8.51 mm tall and 2.54 mm deep. It uses the solder termination method. This connector has an operating temperature of -55 to 125 °C.

Chip1Stop:
Conn Unshrouded Header HDR 14 POS 2.54mm Solder ST Thru-Hole Tube

Newark:
# SAMTEC  BBS-114-G-A  Board-To-Board Connector, 2.54 mm, 14 Contacts, Header, BBS Series, Through Hole, 1 Rows
