对比图
型号 61301411121 BBS-114-G-A MC34735

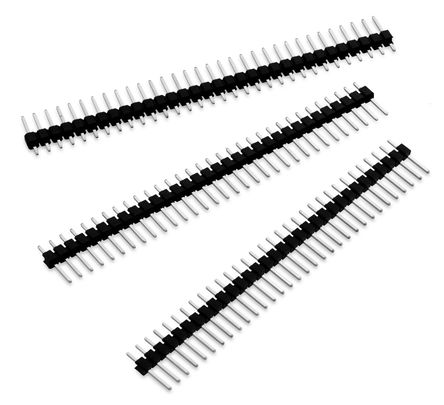

描述 WURTH ELEKTRONIK 61301411121 板至板连接, 垂直, WR-PHD系列, 14 触点, 针座, 2.54 mm, 通孔安装, 1 排机制板 2.54mm，堆叠端子束夹 - BBS系列BBS 系列板对板通孔堆叠端子束夹，节距为 2.54mm。 这些板对板 PCB 插头接线端子束夹为单排和标准型面。 BBS 系列板对板 PCB 插头接线端子束夹的主体是由黑色玻璃填充聚酯制成，触点由磷青铜制成，带 0.51μm 镀金和黄铜外壳。 使用这些板对板堆叠管座端子束夹的适宜温度范围是 -55°C 至 +125°C。 部件号 BBS-XXX-X-A 的引脚肩高为 5.33 mm。 部件号 BBS-XXX-X-B 的引脚肩高为 8.51 mm。### 注这些 BBL 系列板对板堆叠管座可与以下产品配接： SL 系列薄型插座板：请参阅库存号 767-9329（典型）。 SS 系列插座板：请参见库存号 767-9707（典型）。### 2.54 mm 板对板和线对板 - SamtecMULTICOMP MC34735 板至板连接, 垂直, MC34系列, 14 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 Wurth Electronics (伍尔特) Samtec (申泰电子) Multicomp
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm -
触点数 14 14 14
极性 Male Male Male
触点电镀 Gold Gold Gold
额定电流 3 A 1 A 3 A
绝缘电阻 1 GΩ - 1000 MΩ
排数 1 1 1
针脚数 14 14 -
额定电压 250 V - -
额定电压(AC) - - 250 V
易燃性等级 - - UL 94 V-0
接触电阻 - - 20 mΩ
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - -55 ℃ -40 ℃
额定电流(Max) - 1A/触头 -
颜色 Black Black Black
触点材质 Copper Phosphor Bronze Copper Alloy
工作温度 -40℃ ~ 125℃ -55℃ ~ 125℃ -
外壳颜色 - Black -
外壳材质 - Plastic -
产品生命周期 Active Active Unknown
包装方式 Bulk Tube -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 2015/06/15 2015/12/17
长度 - 35.56 mm -
宽度 - 2.54 mm -
高度 - 8.51 mm -
引脚间距 - 2.54 mm -
