B09B-PASK-1LFSN

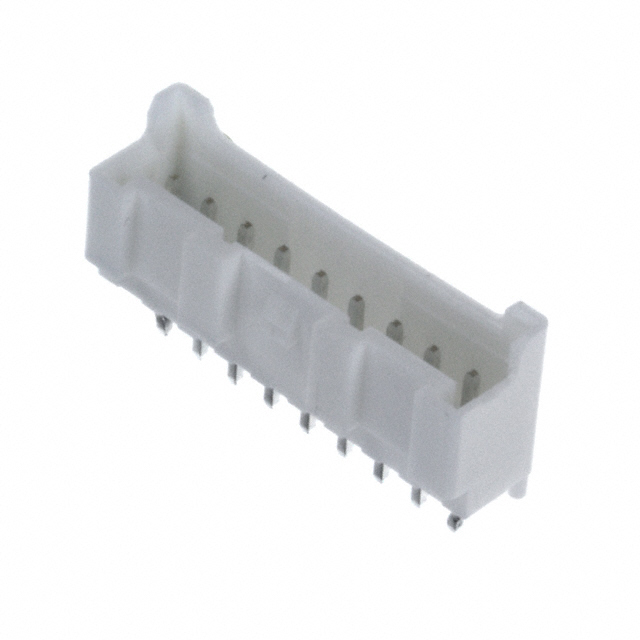

B09B-PASK-1LFSN图片1
B09B-PASK-1LFSN图片2
B09B-PASK-1LFSN图片3
B09B-PASK-1LFSN图片4
B09B-PASK-1LFSN图片5
B09B-PASK-1LFSN图片6
B09B-PASK-1LFSN概述

JST JAPAN SOLDERLESS TERMINALS  B09B-PASK-1LFSN  线至板连接器, PA系列, 9 触点, 针座, 2 mm, 通孔安装, 1 排

PA系列线至板压接式, 带安全锁定装置. 外壳上具有一个锁定装置, 以防止由于布线或振动引起的意外断开, 并且可防止反向或不匹配的电路连接. 该系列连接器具有顶部入口/侧面入口PC板安装方向.

.
压接与IDC插口之间可互换
.
副锁
.
线束样式

欧时:
### 顶部接入管座对于适合的外壳,请参见典型库存号 476-6760 ### 2.0 mm JST PA 系列2.0mm 节距 PA 互连系统提供安全的线对线连接,并具有额外的锁定设备功能。 指旋压按装置可防止在组装过程中或由于振动意外断开连接。 适合要求安全抗振连接的多种应用。提供顶部和侧面入口插头 管座具有定位导轨,插入容易且稳固 管座引脚插入力小 额定电流 | 3A ---|--- 额定电压 | 250V 温度范围 | -25°C 到 +85°C


立创商城:
PA 2mm 1x9P 白色


得捷:
CONN HEADER VERT 9POS 2MM


Newark:
# JST JAPAN SOLDERLESS TERMINALS  B09B-PASK-1LFSN  Wire-To-Board Connector, PA Series, Through Hole, Header, 9, 2 mm, Tin Plated Contacts


CDI:
ShroudedHeader, ThruHole, 9Circuit, 2.0mmPitch


B09B-PASK-1LFSN中文资料参数规格
技术参数

触点数 9

极性 Male

触点电镀 Tin

额定电流 3 A

绝缘电阻 >1000 MΩ

排数 1

针脚数 9

额定电压 250 V

封装参数

安装方式 Through Hole

封装 插座 P=2mm

引脚间距 2.00 mm

外形尺寸

长度 20 mm

宽度 5.3 mm

高度 7.7 mm

封装 插座 P=2mm

引脚间距 2.00 mm

物理参数

外壳颜色 White

触点材质 Copper

工作温度 -25℃ ~ 85℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, -, 工业

符合标准

RoHS标准 Non-Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买B09B-PASK-1LFSN
型号: B09B-PASK-1LFSN
制造商: JST 日本压着端子
描述:JST JAPAN SOLDERLESS TERMINALS  B09B-PASK-1LFSN  线至板连接器, PA系列, 9 触点, 针座, 2 mm, 通孔安装, 1 排
替代型号B09B-PASK-1LFSN
型号/品牌 代替类型 替代型号对比

B09B-PASK-1LFSN

JST 日本压着端子

当前型号

当前型号

B09B-PASK-1

日本压着端子

功能相似

B09B-PASK-1LFSN和B09B-PASK-1的区别
