BM07B-PASS-1-TFTLFSN概述

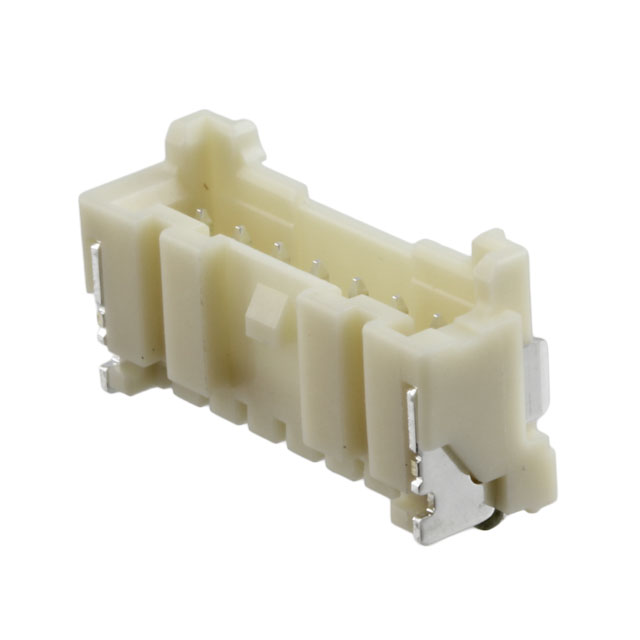

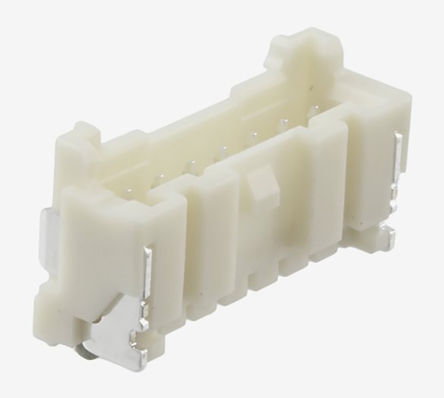

JST JAPAN SOLDERLESS TERMINALS BM07B-PASS-1-TFTLFSN 线至板连接器, PA系列, 7 触点, 针座, 2 mm, 表面安装 , 1 排
PA 系列 2.0mm SMT 有罩印刷电路板管座
PA 系列线到板 SMT 有罩印刷电路板管座连接器，具有 2.0 mm 节距，设计用于复杂的线束设计。 这些 PA 系列 2.0 mm 有罩管座具有锁定斜面设备，可牢固连接到配接的连接器。 此锁定设备还有助于防止组装过程中由振动引起的连接中断。 这些 PA 系列 SMT 管座的外壳设计中采用了插入导槽，可易于插入。 垂直安装 SMT 管座具有极化轮毂，可在印刷电路板上精确对准。得益于垂直安装管座的法兰按压引脚设计，从而确保它们不会在失真插拔过程中意外拆卸。
### 特点和优势
锁定设备，可牢固连接
插入导槽，可准确且轻松插入
极化轮毂，可在印刷电路板上精确校准
法兰按压引脚，可防止意外拆除
BM07B-PASS-1-TFTLFSN中文资料参数规格
技术参数
触点数 7
极性 Male
触点电镀 Tin
额定电流 3 A
排数 1
针脚数 7
额定电流Max 3 A
额定电压 250 V
接触电阻Max 20 mΩ
封装参数
安装方式 Surface Mount
封装 P=2mm
外形尺寸
高度 8.9 mm
封装 P=2mm
物理参数
外壳颜色 Ivory
颜色 Natural
触点材质 Copper
工作温度 -25℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 Industrial, -, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17

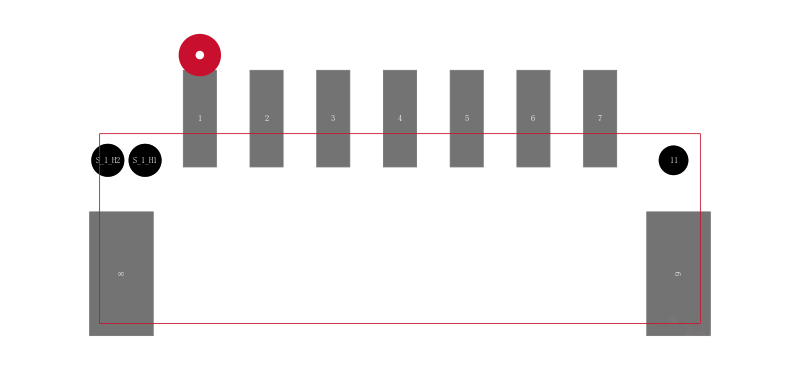

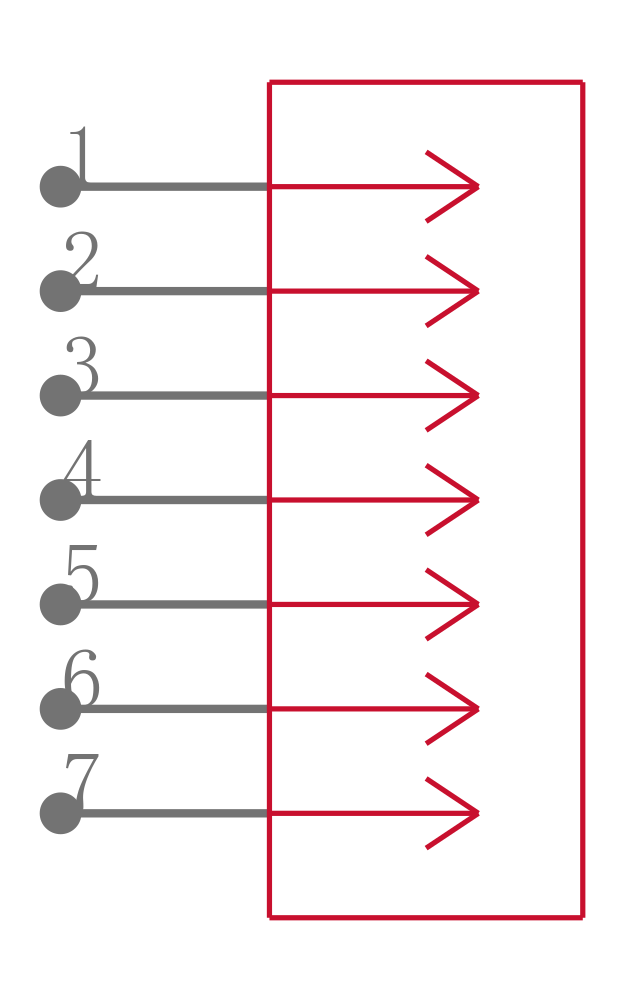

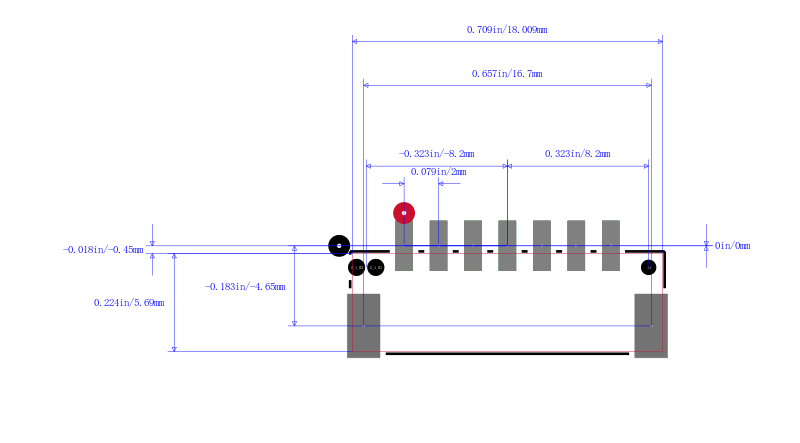

BM07B-PASS-1-TFTLFSN引脚图与封装图
在线购买BM07B-PASS-1-TFTLFSN
型号： BM07B-PASS-1-TFTLFSN
制造商：
JST
日本压着端子
描述：JST JAPAN SOLDERLESS TERMINALS BM07B-PASS-1-TFTLFSN 线至板连接器, PA系列, 7 触点, 针座, 2 mm, 表面安装 , 1 排
