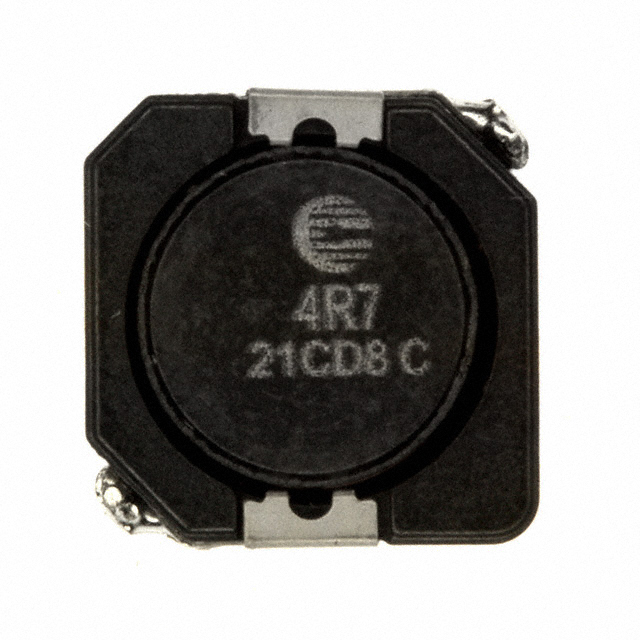

DR1050 系列DR1050 系列薄型贴片式屏蔽鼓芯电感器,采用铁氧体磁芯设计。 DR1050 系列应用包括:计算机 DVD 播放器和便携式电源设备;笔记本电脑电源、LCD 面板;直流到直流转换器;降压、升压、正向和谐振转换器;噪声过滤和过滤器扼流圈。 125°C 最高工作温度 10.3 mm x 10.5 mm x 5.0 mm 电感范围从 1.5μH 到 1000μH 电流范围从 10.5A 到 0.48A 频率范围高达 1MHz ### Cooper Bussmann 非标准 SMT 电感器(扼流圈)

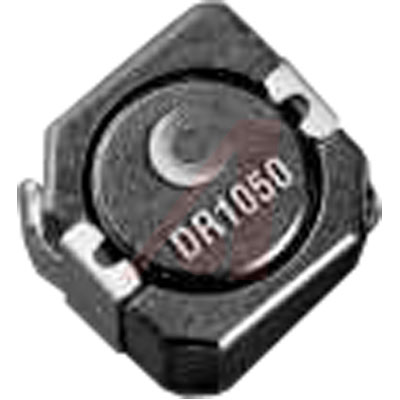

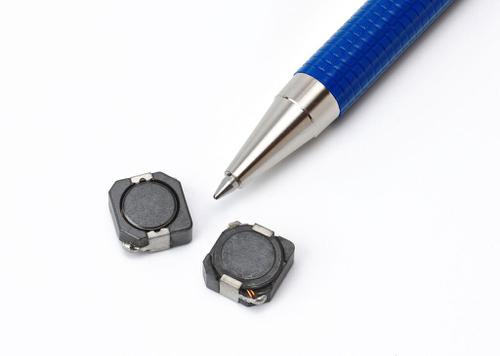

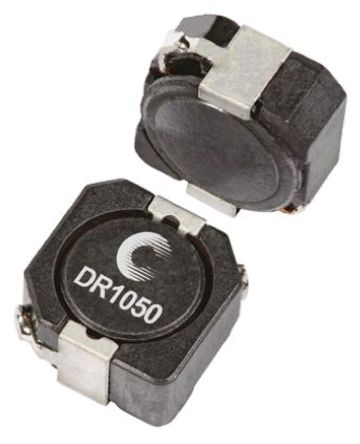

DR1050 系列磁性屏蔽线绕扼流圈
DR1050 系列薄型贴片式屏蔽鼓芯器,采用铁氧体磁芯设计。 DR1050 系列应用包括:计算机 DVD 播放器和便携式电源设备;笔记本电脑电源、LCD 面板;直流到直流转换器;降压、升压、正向和谐振转换器;噪声过滤和过滤器扼流圈。
125°C 最高工作温度
10.3 mm x 10.5 mm x 5.0 mm
电感范围从 1.5μH 到 1000μH
电流范围从 10.5A 到 0.48A
频率范围高达 1MHz
### 非标准 SMT 电感器(扼流圈)
额定电流 6.13 A
容差 ±30 %
电感 4.7 µH
电感公差 ±30 %
测试频率 100 kHz
电阻DC) ≤11.9 mΩ
额定电流DC 6.13 A
工作温度Max 125 ℃
工作温度Min -40 ℃
电阻DC Max 0.0119 Ω
安装方式 Surface Mount
引脚数 2

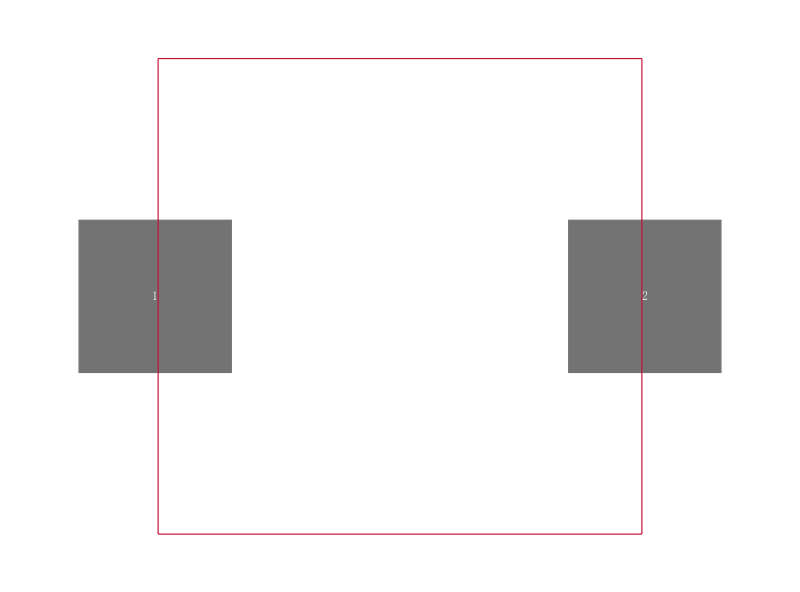

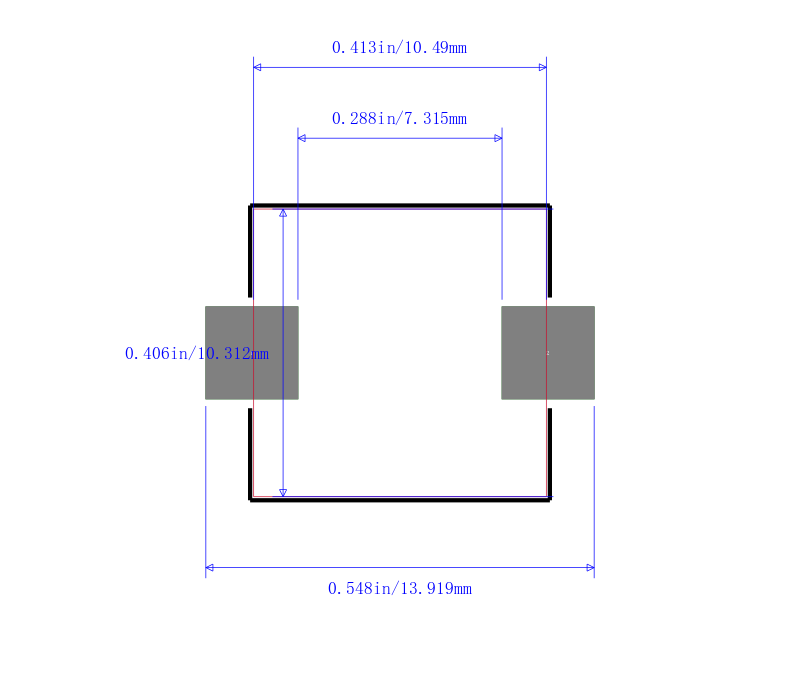

封装 10.5mm x 10.3mm x 5mm
长度 10.3 mm
高度 5 mm
封装 10.5mm x 10.3mm x 5mm
工作温度 -40℃ ~ 125℃
产品生命周期 Unknown
包装方式 Each
RoHS标准 RoHS Compliant
含铅标准 Lead Free
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
DR1050-4R7-R Cooper Bussmann 库柏 | 当前型号 | 当前型号 |
