IPB015N04LG

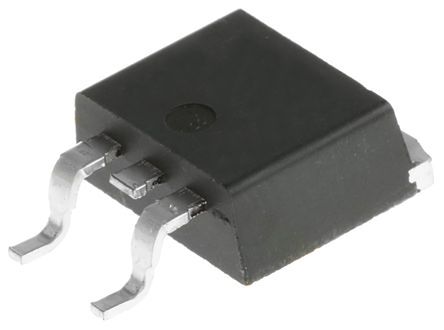

IPB015N04LG图片1

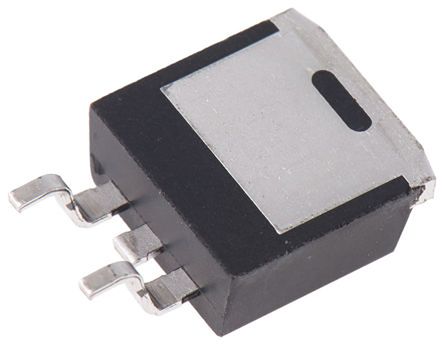

IPB015N04LG图片2
IPB015N04LG图片3
IPB015N04LG图片4
IPB015N04LG概述

IInfineon OptiMOS™3 功率 MOSFET,高达 40VOptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。快速切换 MOSFET,用于 SMPS 优化技术,用于直流/直流转换器 符合目标应用的 JEDEC1 规格 N 通道,逻辑电平 极佳的栅极电荷 x R DSon 产品 FOM 极低导通电阻 R DSon 无铅电镀

I OptiMOS™3 功率 MOSFET,高达 40V

OptiMOS™产品提供高效能封装,以解决最具挑战性的应用,在有限空间内提供完全的灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。

快速切换 MOSFET,用于 SMPS

优化技术,用于直流/直流转换器

符合目标应用的 JEDEC1 规格

N 通道,逻辑电平

极佳的栅极电荷 x R DSon 产品 FOM

极低导通电阻 R DSon

无铅电镀


欧时:
### IInfineon OptiMOS™3 功率 MOSFET,高达 40VOptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。快速切换 MOSFET,用于 SMPS 优化技术,用于直流/直流转换器 符合目标应用的 JEDEC1 规格 N 通道,逻辑电平 极佳的栅极电荷 x R DSon 产品 FOM 极低导通电阻 R DSon 无铅电镀


安富利:
Trans MOSFET N-CH 40V 120A 3-Pin TO-263 T/R


IPB015N04LG中文资料参数规格
技术参数

极性 N-Channel

耗散功率 250 W

上升时间 13 ns

输入电容Ciss 21000pF @25VVds

下降时间 21 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 250 W

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263

外形尺寸

长度 10.31 mm

宽度 9.45 mm

高度 4.572 mm

封装 TO-263

物理参数

工作温度 -55℃ ~ 175℃

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买IPB015N04LG
型号: IPB015N04LG
制造商: Infineon 英飞凌
描述:IInfineon OptiMOS™3 功率 MOSFET,高达 40V OptiMOS™ 产品提供高性能封装,可处理最具挑战性的应用,在有限空间提供全部灵活性。 这些 Infineon 产品经的设计符合并超过计算机应用中更严格的下一代电压调节标准的能效和功率密度要求。 快速切换 MOSFET,用于 SMPS 优化技术,用于直流/直流转换器 符合目标应用的 JEDEC1 规格 N 通道,逻辑电平 极佳的栅极电荷 x R DSon 产品 FOM 极低导通电阻 R DSon 无铅电镀
替代型号IPB015N04LG
型号/品牌 代替类型 替代型号对比

IPB015N04LG

Infineon 英飞凌

当前型号

当前型号

IPB015N04LGATMA1

英飞凌

完全替代

IPB015N04LG和IPB015N04LGATMA1的区别
