对比图

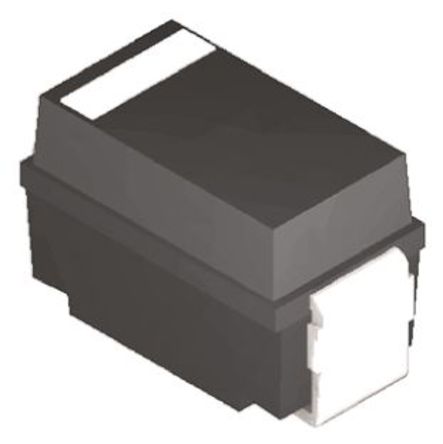

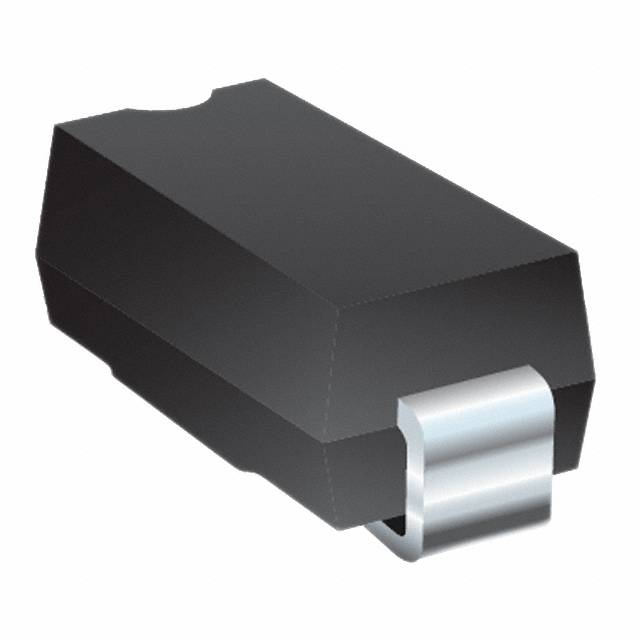

型号 1SMA16CAT3G CD214A-T16CALF SMAJ15CA-TR
描述 400W 齐纳瞬态电压抑制器（双向）### 瞬态电压抑制器，On SemiconductorTrans Voltage Suppressor Diode, 400W, 16V V(RWM), Bidirectional, 1Element, Silicon, DO-214AC, ROHS COMPLIANT, PLASTIC, SMA, 2PinSTMICROELECTRONICS SMAJ15CA-TR TVS二极管, TVS, Transil SMAJ系列, 双向, 15 V, 32.5 V, DO-214AC, 2 引脚
数据手册 ---
制造商 ON Semiconductor (安森美) Bourns J.W. Miller (伯恩斯) ST Microelectronics (意法半导体)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 SMA DO-214AC DO-214AC
额定电压(DC) 16.0 V - 15.0 V
工作电压 16 V - 15.0 V
额定功率 400 W - 400 W
击穿电压 17.8 V 17.8 V 16.7 V
电路数 1 - 1
针脚数 - - 2
耗散功率 400 W 400 W 400 W
钳位电压 26 V 26 V 32.5 V
最大反向电压（Vrrm） 16V - 15V
测试电流 1 mA 1 mA 1 mA
脉冲峰值功率 400 W 400 W 400 W
最小反向击穿电压 17.8 V 17.8 V 16.7 V
击穿电压 17.8 V - 16.7 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ 55 ℃ -55 ℃
工作结温 -65℃ ~ 150℃ -55℃ ~ 150℃ -55℃ ~ 150℃
无卤素状态 Halogen Free - -
最大反向击穿电压 19.7 V - -
长度 4.57 mm - 2.95 mm
宽度 2.92 mm - 2.9 mm
高度 2.2 mm - 2.03 mm
封装 SMA DO-214AC DO-214AC
工作温度 -65℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Not Recommended Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
军工级 - - Yes
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 - EAR99
