对比图
型号 AD976AARZ AD976ABRSZ AD976AANZ
描述 ANALOG DEVICES AD976AARZ 模数转换器, 16 bit, 200 kSPS, 单, 4.75 V, 5.25 V, WSOICANALOG DEVICES AD976ABRSZ 模数转换器, 16 bit, 200 kSPS, 单, 4.75 V, 5.25 V, SSOP16 位，200kSPS 至 999kSPS，Analog Devices### 模拟至数字转换器 - Analog Devices模拟至数字转换器转换模拟电气信号，用于数据处理用途。 Analog Devices 提供行业最大系列 A/D 转换器产品，设计工程师依赖这些产品在接地和空间恶劣环境中提供可靠性能。
数据手册 ---
制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)
分类 AD转换器AD转换器AD转换器
安装方式 Surface Mount Surface Mount Through Hole
引脚数 28 28 28

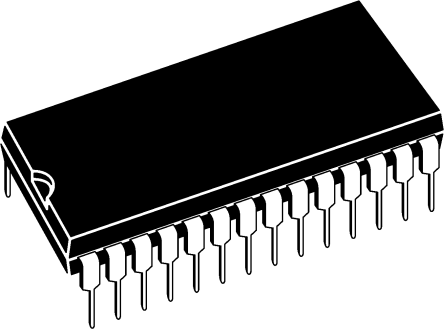

封装 SOIC-28 SSOP-28 PDIP-28
数字逻辑电平 SAR SAR SAR
供电电流 11.0 mA 11.0 mA 11 mA
电路数 1 1 1
通道数 1 1 1
位数 16 16 16
耗散功率 100 W 100 W 100 W
采样率 200 ksps 200 ksps 200 ksps
分辨率(Bits) 16.0 16.0 16.0
输入电容 22.0 pF 22.0 pF 22.0 pF
输入阻抗 13.0 kΩ 13.0 kΩ 13.0 kΩ
模数转换数(ADC) 1 1 1
输入数 1 1 1
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 100 mW 100 mW 100 mW
输入通道数 1 1 1
电源电压 - - 4.75V ~ 5.25V
电源电压(Max) 5.25 V 5.25 V 5.25 V
电源电压(Min) 4.75 V 4.75 V 4.75 V
电源电压(DC) 4.75V (min) 4.75V (min) -
针脚数 28 28 -
长度 18.1 mm - 39.75 mm
宽度 7.6 mm - 14.73 mm
高度 2.35 mm 1.75 mm 4.95 mm
封装 SOIC-28 SSOP-28 PDIP-28
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active End of Life
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
军工级 Yes Yes Yes
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 -
