对比图
型号 IRLML5103 IRLML5103PBF IRLML5103TRPBF
描述 SOT-23P-CH 30V 0.76AINFINEON IRLML5103PBF 晶体管, MOSFET, P沟道, 610 mA, -30 V, 600 mohm, -10 V, -1 VINFINEON IRLML5103TRPBF 晶体管, MOSFET, P沟道, -600 mA, -30 V, 600 mohm, -10 V, -1 V
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount

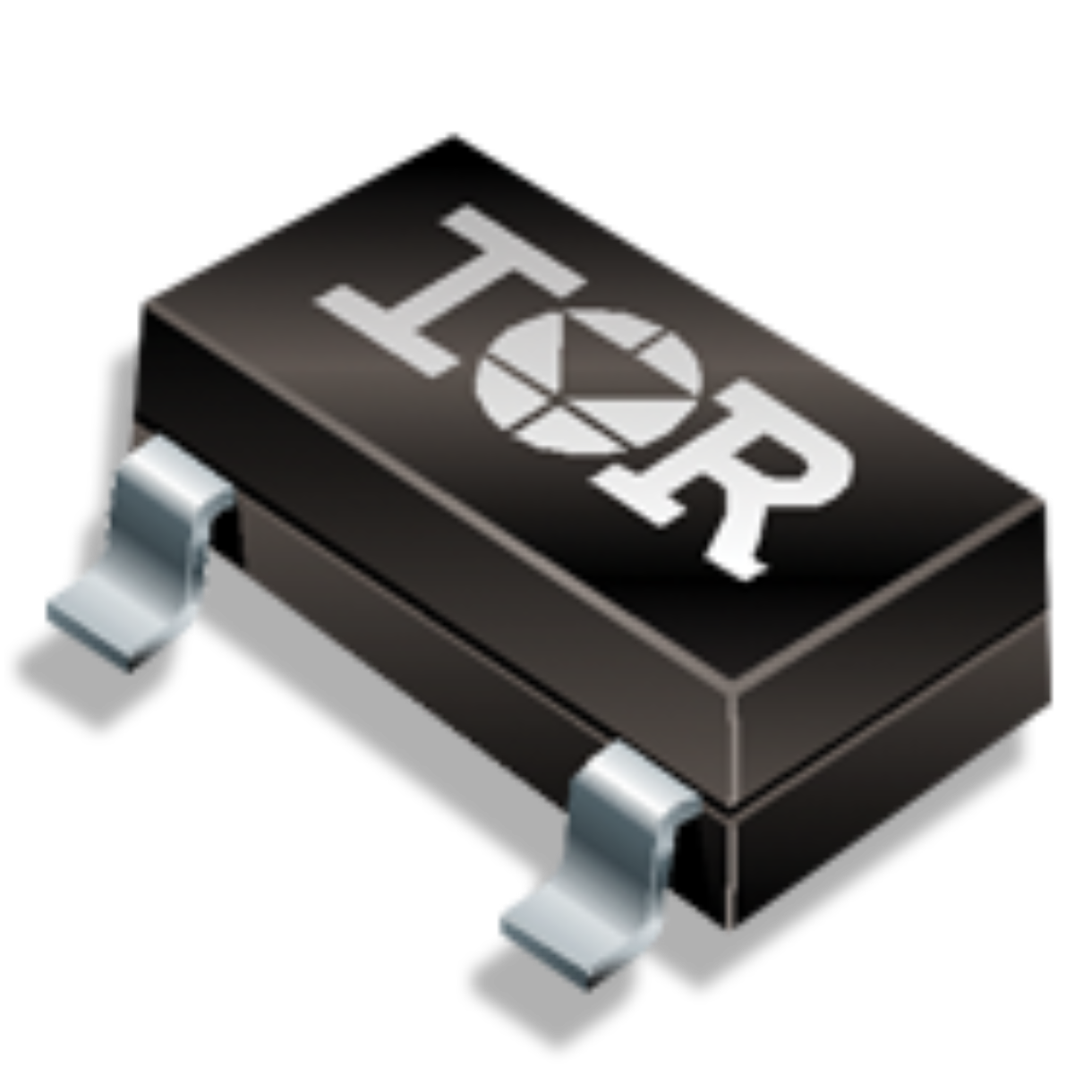

封装 SOT-23 SOT-23 SOT-23-3
引脚数 - 3 3
极性 P-CH P-CH P-Channel
漏源极电压(Vds) 30 V 30 V 30 V
连续漏极电流(Ids) 0.76A 0.76A 0.76A
额定功率 - - 0.54 W
针脚数 - 3 3
漏源极电阻 - 0.6 Ω 0.6 Ω
耗散功率 - 540 mW 540 mW
阈值电压 - - 1 V
输入电容 - - 75 pF
上升时间 - - 8.2 ns
输入电容(Ciss) - - 75pF @25V(Vds)
额定功率(Max) - - 540 mW
下降时间 - - 16 ns
工作温度(Max) - 150 ℃ 150 ℃
工作温度(Min) - - -55 ℃
耗散功率(Max) - - 540 mW
封装 SOT-23 SOT-23 SOT-23-3
长度 - - 3.04 mm
宽度 - - 1.4 mm
高度 - - 1.02 mm
产品生命周期 Active Active Active
包装方式 - - Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC版本 - 2015/12/17 2015/12/17
工作温度 - - -55℃ ~ 150℃ (TJ)
