对比图

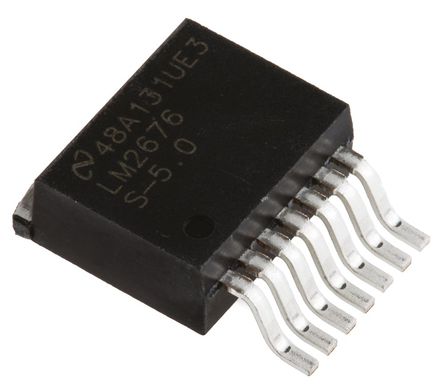

型号 LM2676S-5.0/NOPB LM2670SX-5.0/NOPB LM2676SX-3.3/NOPB
描述 SIMPLE SWITCHER® 降压调节器，LM267x 系列### 直流/直流开关调节器，Texas Instruments用于高达 75V 的宽电压输入设计，以及易用性和灵活性之间的平衡。具有同步的 SIMPLE SWITCHER 高效 3A 降压电压稳压器 7-DDPAK/TO-263 -40 to 125TEXAS INSTRUMENTS LM2676SX-3.3/NOPB 芯片, 直流/直流转换器, 3.3V, 3A, 7-TO-263
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片DC/DC转换器稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 7 8 7
封装 TO-263-7 TO-263-7 TO-263-7
频率 260 kHz - -
电源电压(DC) 40.0V (max) - -
输出接口数 1 1 1
输出电压 5 V 5 V 3.3 V
输出电流 3 A 3 A 3 A
通道数 1 - -
针脚数 7 - 7
静态电流 4.20 mA 4.20 mA 4.20 mA
调节输出数 1 1 1
开关频率 260 kHz 260 kHz 260 kHz
拓扑结构 Buck Buck Buck
开关电流 4.5 A - 4.5 A
输入电压(Max) 40 V 40 V 40 V
输入电压(Min) 8 V 8 V 8 V
输出电压(Min) 5 V 5 V 3.3 V
输出电流(Max) 3 A 3 A 3 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 8 V 8 V 8 V
输入电压 8.40 V 8V ~ 40V 8V ~ 40V
长度 10.16 mm - -
宽度 8.64 mm - -
高度 4.57 mm - -
封装 TO-263-7 TO-263-7 TO-263-7
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 - -
