对比图

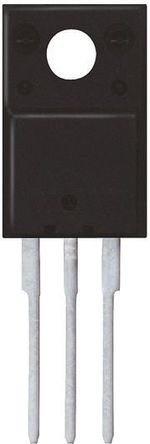

描述 STMICROELECTRONICS BDW94CFP 单晶体管 双极, 达林顿, PNP, 100 V, 33 W, -12 A, 1000 hFESTMICROELECTRONICS BDX54B 单晶体管 双极, 达林顿, PNP, 80 V, 60 W, 8 A, 750 hFEDarlington PNP 晶体管，Fairchild Semiconductor### 双极晶体管，Fairchild Semiconductor双极性结点晶体管 (BJT) 板系列提供完整的解决方案，用于满足各种电路应用需求。 创新的封装设计用于提供最小尺寸、最高可靠性和最大热性能。
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) Fairchild (飞兆/仙童)
分类 双极性晶体管双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-220-3 TO-220-3 TO-220-3
额定电压(DC) -100 V -80.0 V -100 V
额定电流 -12.0 A -8.00 A -12.0 A
极性 PNP PNP PNP
耗散功率 33 W 60 W 30000 mW
击穿电压(集电极-发射极) 100 V 80 V 100 V
集电极最大允许电流 12A - 12A
最小电流放大倍数(hFE) 100 750 @3A, 3V 750 @5A, 3V
额定功率(Max) 33 W 60 W 80 W
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
耗散功率(Max) 33 W 60000 mW 80 W
针脚数 3 3 -
直流电流增益(hFE) 1000 750 -
长度 10.4 mm 10.4 mm 9.9 mm
宽度 4.6 mm 4.6 mm 4.5 mm
高度 16.4 mm 9.15 mm 15.95 mm
封装 TO-220-3 TO-220-3 TO-220-3
工作温度 150℃ (TJ) 150℃ (TJ) 150℃ (TJ)
产品生命周期 Active Not Recommended for New Designs Active
包装方式 Tube Tube Rail
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 EAR99 EAR99 EAR99
