对比图

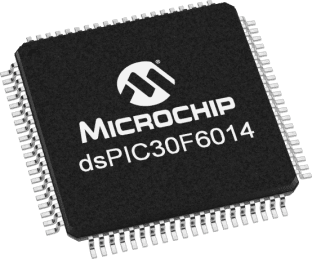

型号 DSPIC30F6014-20I/PF DSPIC30F6014-30I/PF DSPIC30F6014-20E/PF
描述 MICROCHIP DSPIC30F6014-20I/PF 芯片, 数字信号控制器 dsPIC 16位 20MIPSMICROCHIP DSPIC30F6014-30I/PF 芯片, 数字信号控制器 dsPIC 16位 30MIPS数字信号处理器和控制器 - DSP, DSC 30MHz 132KB Flash
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 80 80 80
封装 TQFP-80 TQFP-80 TQFP-80
频率 - 30 MHz -
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
工作电压 - 2.5V ~ 5.5V -
针脚数 80 80 -
时钟频率 40.0MHz (max) 120 MHz 40.0MHz (max)
RAM大小 8192 B 8K x 8 8 kB
位数 16 16 16
FLASH内存容量 144 KB 144 KB 147456 B
I/O引脚数 68 68 68
内核架构 dsPIC dsPIC dsPIC
模数转换数(ADC) 1 1 1
输入/输出数 68 Input 68 Input -
工作温度(Max) 85 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 2.5V ~ 5.5V 2.5V ~ 5.5V 2.5V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V -
电源电压(Min) 2.5 V 2.5 V -
长度 14 mm 14 mm 14 mm
宽度 14 mm 14 mm 14 mm
高度 1.05 mm 1.05 mm 1 mm
封装 TQFP-80 TQFP-80 TQFP-80
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 125℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 3A991.a.2 3A991.a.2 -
