对比图

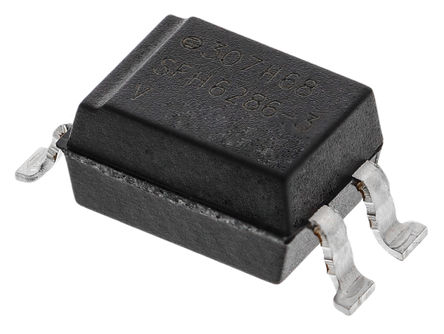

型号 SFH6286-3 TLP521-2 SFH6286-3T
描述 VISHAY SFH6286-3 光电耦合器, 晶体管输出, 交流输入, 1通道, 表面安装DIP, 4 引脚, 50 mA, 5.3 kV, 100 %Transistor Output Optocoupler, 2Element, 5300V Isolation, ROHS COMPLIANT, PLASTIC, DIP-8Vishay Semiconductor### 光耦合器，Vishay Semiconductor
数据手册 ---
制造商 Vishay Semiconductor (威世) ISOCOM Components (安数光) Vishay Semiconductor (威世)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Surface Mount Through Hole Surface Mount
引脚数 4 8 4
封装 DIP-4 DIP DIP-4
上升/下降时间 3.5µs, 5µs - 3.5µs, 5µs
输出电压 55.0 V 55.0 V 55.0 V
通道数 1 2 1
针脚数 4 - 4
正向电压 1.1 V 1.15 V 1.1 V
输入电流 5 mA 10.0 mA 5 mA
耗散功率 150 mW 200 mW 150 mW
上升时间 - 4 µs 0.0035 ms
隔离电压 5.3 kV - 5.3 kV
正向电流 50 mA - 50 mA
输出电压(Max) 55 V - 55 V
输入电流(Min) - - 50 mA
正向电压(Max) 1.5 V 1.3 V 1.5 V
正向电流(Max) 50 mA 50 mA 50 mA
下降时间 5 µs 3 µs 0.005 ms
下降时间(Max) 5 µs - 5 µs
上升时间(Max) 3.5 µs - 3.5 µs
工作温度(Max) 100 ℃ 100 ℃ 100 ℃
工作温度(Min) -55 ℃ -30 ℃ -55 ℃
耗散功率(Max) 150 mW 200 mW 150 mW
额定电压(DC) 1.10 V - -
高度 3.81 mm - 3.81 mm
封装 DIP-4 DIP DIP-4
长度 4.83 mm - -
宽度 6.81 mm - -
工作温度 -55℃ ~ 100℃ - -55℃ ~ 100℃
产品生命周期 Active Active Active
包装方式 Each - Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 - - EAR99
