对比图
型号 CGA6N3X7S1H475K230AB CGA6N3X7S1H475K230AE CGJ6N3X7S1H475K230AB
描述 TDK CGA 汽车 1206 系列，X6S、X7S 和 X7T 电介质专业系列 TDK 多层陶瓷片状电容器 CGA 系列。 合适的应用包括汽车引擎控制装置、传感器模块和电源滤波单片结构 低 ESL 低自加热和高纹波电阻 ### 1206 系列C0G (NP0) 是温度补偿的最常见配方，为 EIA I 类陶瓷材料 X7R 配方称为温度稳定陶瓷，属于 EIA II 类材料 Y5V 配方为有限温度范围内的一般用途材料。这些特征使得 Y5V 非常适合去耦应用。1210 4.7uF ±10% 50V X7S1210 4.7uF ±10% 50V X7S
数据手册 ---
制造商 TDK (东电化) TDK (东电化) TDK (东电化)
分类 陶瓷电容陶瓷电容电容
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3225 3225 3225
封装 1210 1210 1210
额定电压(DC) 50 V 50 V 50 V
电容 4.7 µF 4.7 µF 4.7 µF
容差 ±10 % ±10 % ±10 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ 55 ℃ -55 ℃
额定电压 50 V 50 V 50 V

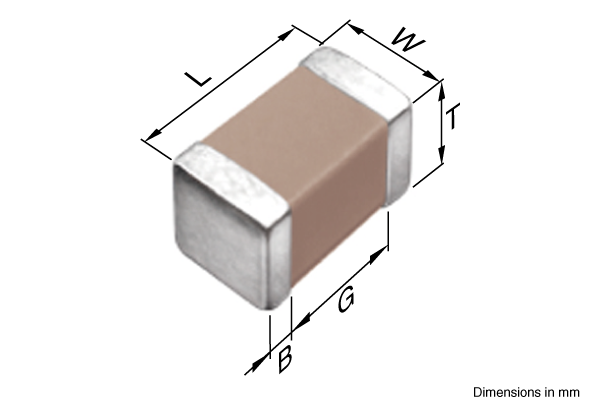

长度 3.2 mm 3.2 mm 3.2 mm
宽度 2.5 mm 2.5 mm 2.5 mm
高度 2.3 mm 2.3 mm 2.3 mm
封装(公制) 3225 3225 3225
封装 1210 1210 1210
厚度 2.3 mm 2.3 mm 2.3 mm
材质 X7S/-55℃~+125℃ X7S/-55℃~+125℃ X7S/-55℃~+125℃
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±22 % - -
产品生命周期 Not Recommended for New Designs Active Production (Not Recommended for New Design)
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 2000 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
