对比图

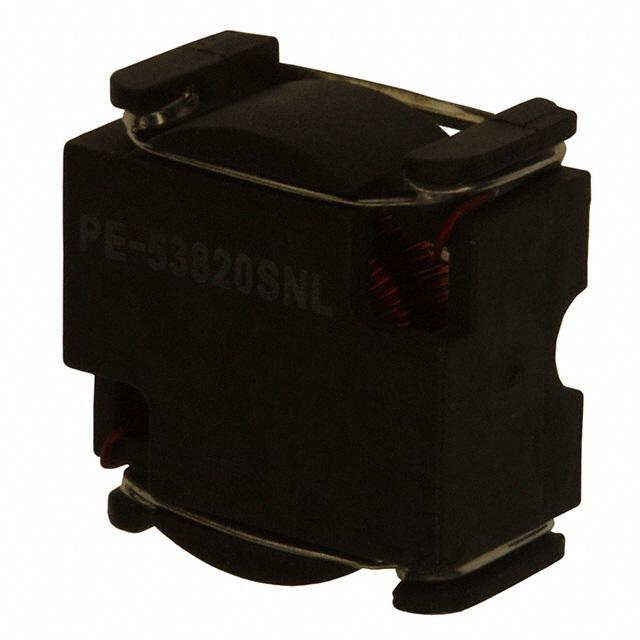

型号 PE-53820SNL PE-53820SNLT PE-53820S
描述 150KHz National Semiconductor Simple Switcher 线绕扼流圈脉冲环形电感器设计用于与 National Semiconductors 150kHz Simple Switcher™ 一起使用。 这些环形电感器的基座材料符合 UL 94V-0 易燃性要求，且其性能经过 National Semiconductor 认证。115uH ±20% 670mA115uH ±20% 670mA
数据手册 ---
制造商 Pulse Electronics (普思电子) Pulse Electronics (普思电子) Pulse Electronics (普思电子)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 LCI-37 LCI-37 0.570" L x 0.565" W x 0.360" H (14.48mm x 14.35mm x 9.14mm)
引脚数 2 - -
额定电流 670 mA 670 mA 670 mA
电感 115 µH 115 µH 115 µH
产品系列 PE-53820SNL PE-53820SNLT PE-53820S
屏蔽 No - No
电感公差 ±20 % ±20 % ±20 %
电阻(DC） 400 mΩ 400 mΩ 400 mΩ
工作温度(Max) 130 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
容差 ±20 % - -
电阻(DC Max) 0.4 Ω - -
长度 14.35 mm - 14.5 mm
宽度 14.3 mm 14.35 mm 14.3 mm
高度 9.14 mm 9.14 mm 9.14 mm
封装 LCI-37 LCI-37 0.570" L x 0.565" W x 0.360" H (14.48mm x 14.35mm x 9.14mm)
工作温度 -40℃ ~ 130℃ -40℃ ~ 130℃ -40℃ ~ 130℃
产品生命周期 Active Active Obsolete
包装方式 Each Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - -
