对比图
型号 LM2574MX-15 LM2574MX-ADJ/NOPB LM2574HVM-ADJ
描述 IC REG BUCK 15V 0.5A 14SOICTEXAS INSTRUMENTS LM2574MX-ADJ/NOPB 直流-直流开关降压(逐步递减)稳压器, 可调, 4V-40V输入, 1.23V-37V输出, 500mA输出, SOIC-14开关稳压器 NRND, alternate is LM2574HVM-ADJ/NOPB
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14

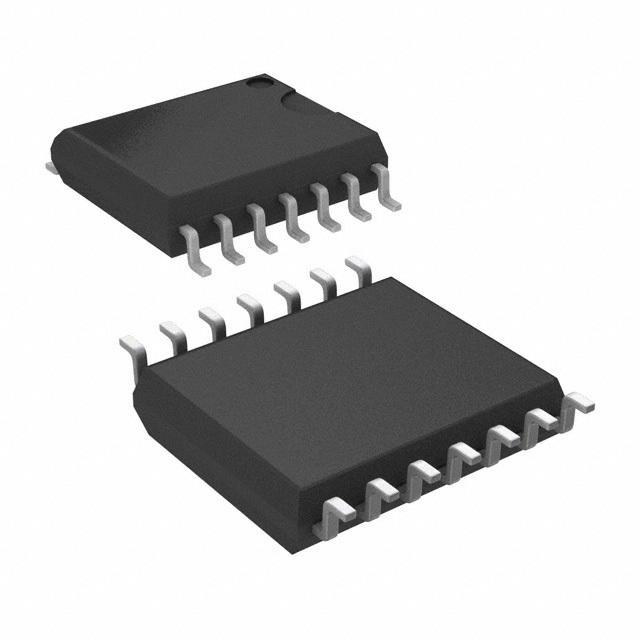

封装 SOIC-14 SOIC-14 SOIC-14
输出接口数 1 1 1
输出电流 500 mA 500 mA 500 mA
开关频率 52 kHz 52 kHz 52 kHz
拓扑结构 Buck Buck Buck
输入电压(Max) 40 V 40 V 60 V
输入电压(Min) 4 V 4 V 4 V
输出电压(Min) 15 V 1.23 V 1.23 V
电源电压(DC) - - 60.0V (max)
输出电压 - 1.23V ~ 37V 1.23V ~ 57V
静态电流 - 5.00 mA 5.00 mA
调节输出数 - 1 1
输出电压(Max) - 37 V 37 V
输出电流(Max) - 0.5 A 0.5 A
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
输入电压 - 4V ~ 40V 4V ~ 60V
针脚数 - 14 -
电源电压 - 4 V -
封装 SOIC-14 SOIC-14 SOIC-14
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Obsolete Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
