对比图

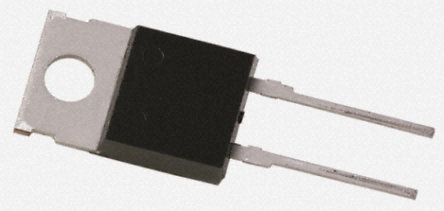

型号 DSEI12-06A VS-HFA15TB60PBF STTH12R06D
描述 IXYS SEMICONDUCTOR DSEI12-06A 二极管模块, 600 V, 14 A, 1.7 V, 单路, DSEI1 SeriesVISHAY VS-HFA15TB60PBF 快速/超快功率二极管, 单, 600 V, 15 A, 1.7 V, 60 ns, 150 ASTMICROELECTRONICS STTH12R06D 快速/超快二极管, 单, 600 V, 30 A, 2.9 V, 45 ns, 100 A
数据手册 ---
制造商 IXYS Semiconductor Vishay Semiconductor (威世) ST Microelectronics (意法半导体)
分类 TVS二极管功率二极管TVS二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 TO-220-2 TO-220-2 TO-220-2
额定电压(DC) 300 V - 600 V
额定电流 14.0 A - 12.0 A
输出电流 ≤14.0 A - ≤12.0 A
负载电流 14 A - 12 A
正向电压 1.7V @16A 1.7 V 2.9 V
极性 Standard - Standard
热阻 - 1.7K/W (RθJC) 1.7 ℃/W
反向恢复时间 50 ns 60 ns 45 ns
正向电流 14 A 15 A 30 A
最大正向浪涌电流(Ifsm) 100 A 150 A 100 A
正向电压(Max) 1.7 V 1.7 V 2.9 V
正向电流(Max) 14 A - 12 A
工作温度(Max) 150 ℃ 150 ℃ 175 ℃
工作温度(Min) -40 ℃ -55 ℃ -65 ℃
工作结温 - - 175℃ (Max)
工作结温(Max) - 150 ℃ 175 ℃
耗散功率 - 74 W -
长度 10.66 mm 10.51 mm 10.4 mm
宽度 4.82 mm - 4.6 mm
高度 9.15 mm 15.25 mm 9.3 mm
封装 TO-220-2 TO-220-2 TO-220-2
工作温度 - -55℃ ~ 150℃ -65℃ ~ 175℃
产品生命周期 Active Active Active
包装方式 Tube Each Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 - 2015/12/17
ECCN代码 EAR99 - EAR99
