对比图

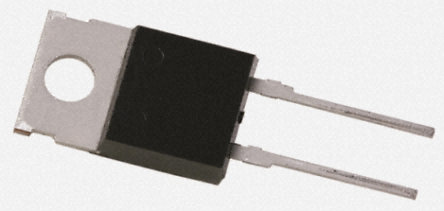

型号 APT30D60BG RHRG3060 ISL9R1560G2
描述 Diode Switching 600V 30A 2Pin(2+Tab) TO-247FAIRCHILD SEMICONDUCTOR RHRG3060 快速/超快二极管, 单, 600 V, 30 A, 2.1 V, 45 ns, 325 AFAIRCHILD SEMICONDUCTOR ISL9R1560G2 标准功率二极管, 单, 600 V, 15 A, 2.2 V, 40 ns, 200 A
数据手册 ---
制造商 Microsemi (美高森美) Fairchild (飞兆/仙童) Fairchild (飞兆/仙童)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 TO-247-2 TO-247-2 TO-247-2
额定电压(DC) 600 V 600 V 600 V
额定电流 30.0 A 30.0 A 15.0 A
电容 - 85.0 pF 62.0 pF
输出电流 ≤30.0 A ≤30.0 A ≤15.0 A
正向电压 1.8V @30A 2.1V @30A 2.2V @15A
极性 Standard Standard Standard
热阻 0.67℃/W (RθJC) 1.2℃/W (RθJC) 1℃/W (RθJC)
反向恢复时间 85 ns 45 ns 40 ns
正向电流 30 A 30 A 15 A
最大正向浪涌电流（Ifsm） - 325 A 200 A
正向电压(Max) 1.8V @30A 2.1 V 2.2 V
正向电流(Max) 30 A 30 A 15 A
工作温度(Max) 175 ℃ 175 ℃ 175 ℃
工作温度(Min) -55 ℃ -65 ℃ -55 ℃
长度 21.46 mm 15.8 mm 15.87 mm
宽度 16.26 mm 4.82 mm 4.82 mm
高度 5.31 mm 20.8 mm 20.82 mm
封装 TO-247-2 TO-247-2 TO-247-2
工作温度 -55℃ ~ 175℃ -65℃ ~ 175℃ -55℃ ~ 175℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2015/06/15
ECCN代码 - EAR99 EAR99
